Bộ Lưu Điện Cửa Cuốn Hoạt Động Thế Nào? Giải Đáp Chi Tiết

Bộ lưu điện cửa cuốn hoạt động thế nào khi mất điện? Thiết bị sử dụng ắc quy tích trữ năng lượng và tự động cấp điện dự phòng cho motor, giúp cửa tiếp tục đóng mở khi nguồn điện lưới bị gián đoạn. Bài viết từ Alo Sửa Cửa Cuốn sẽ giải thích nguyên lý sạc, chuyển nguồn, cấp điện và những yếu tố ảnh hưởng đến thời gian vận hành, giúp bạn hiểu đúng chức năng và sử dụng bộ lưu điện cửa cuốn hiệu quả, an toàn.

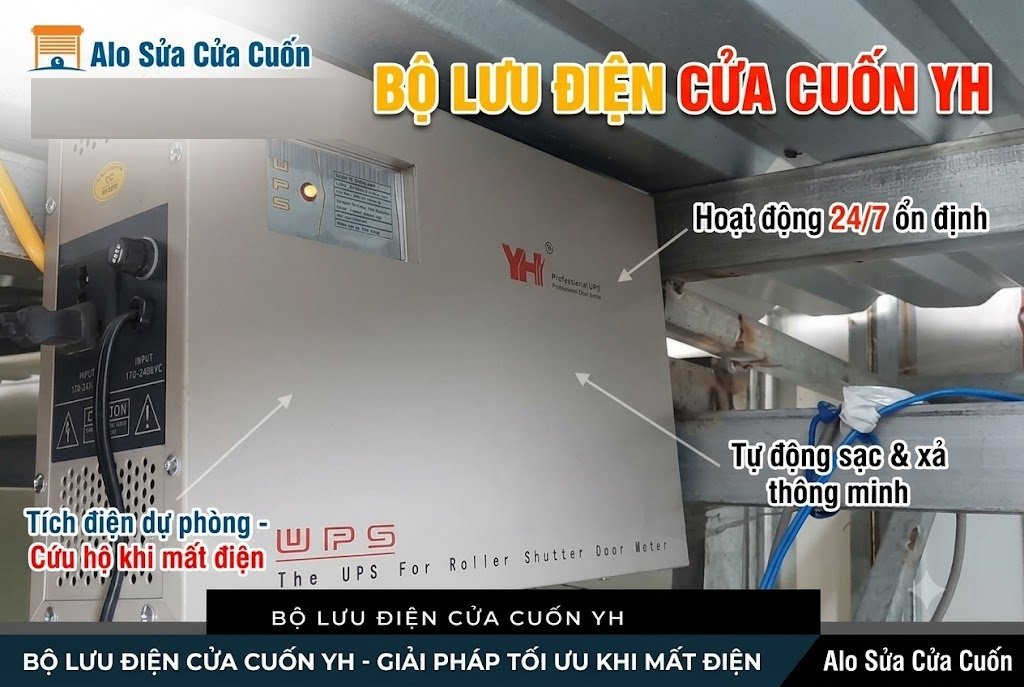

Bộ Lưu Điện Cửa Cuốn Gồm Những Khối Chức Năng Nào?

Một bộ lưu điện hoàn chỉnh được cấu thành từ 4 module kỹ thuật khép kín:

Bộ sạc và mạch giám sát nguồn điện lưới

• Bo sạc thông minh: Biến đổi dòng xoay chiều 220V AC thành dòng một chiều (thường là 24V DC hoặc 12V DC) để nạp vào ắc quy với thuật toán 3 giai đoạn (Sạc nhanh – Sạc hấp thụ – Sạc thả nổi Float Charge), ngăn phù bình.
• Mạch giám sát điện áp: Liên tục kiểm tra chất lượng nguồn điện. Khi lưới điện tụt áp dưới ngưỡng an toàn (thường dưới 170V) hoặc mất pha/mất điện hoàn toàn, cảm biến sẽ kích hoạt lệnh chuyển nguồn ngay lập tức.

Ắc quy tích trữ năng lượng điện

Hầu hết UPS cửa cuốn dùng bình ắc quy axit-chì kín khí (VRLA/AGM) chuyên dụng, không cần chích nước bảo dưỡng:

• Cấu hình chuẩn thường mắc nối tiếp 2 bình 12V thành hệ 24V DC.
• Dung lượng phổ biến từ 7.5Ah, 9Ah đến 12Ah, đóng vai trò nguồn năng lượng hóa học độc lập sẵn sàng phóng điện dòng lớn.

Mạch chuyển nguồn và hệ thống điều khiển, bảo vệ

• Rơ-le chuyển mạch (Relay / Electronic Transfer Switch): Đảm nhiệm việc ngắt motor khỏi điện lưới và kết nối sang nguồn Inverter với thời gian trễ cực thấp (khoảng 10 – 20ms), giữ cho hộp điều khiển không bị khởi động lại.
• Mạch bảo vệ đa tầng: Tự động cắt nguồn bảo vệ khi phát hiện quá tải tải trọng, chập đầu ra, hoặc ngắt xả sâu khi điện áp ắc quy tụt dưới ngưỡng 10.5V/bình để chống chai pin hỏng bản cực.

Bộ chuyển đổi điện đầu ra cấp nguồn cho motor

• Motor xoay chiều (AC 220V): Đi qua bo mạch Inverter cầu H, nghịch lưu dòng điện 24V DC từ ắc quy thành dòng 220V AC (sóng sin chuẩn hoặc mô phỏng sin thuần) cấp cho motor xích kéo.
• Motor một chiều (DC 24V): Dùng mạch chuyển đổi hạ/ổn áp DC-DC để đưa trực tiếp nguồn điện vào motor tấm liền, tối ưu hiệu suất và giảm hao phí nhiệt.

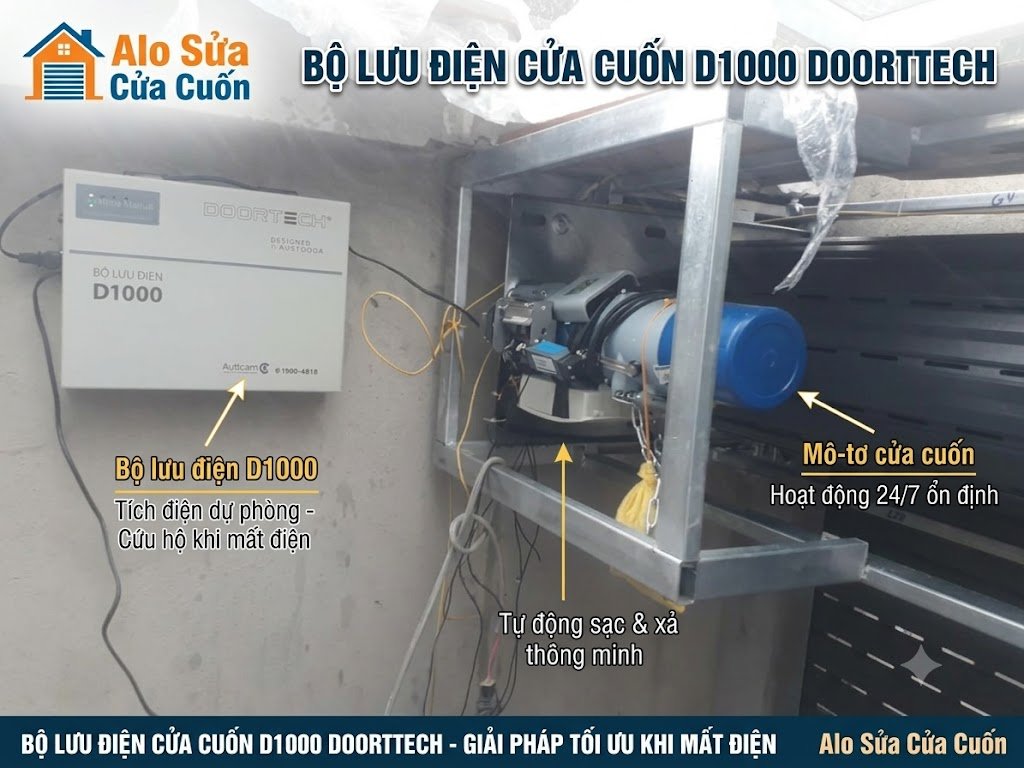

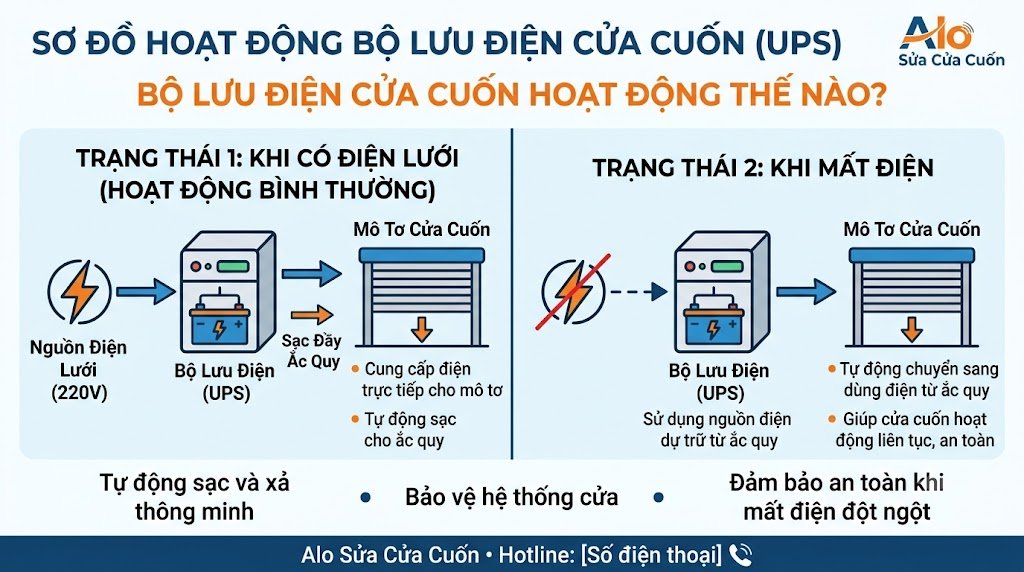

Khi Mất Điện, Bộ Lưu Điện Chuyển Sang Nguồn Dự Phòng Như Thế Nào?

Quy trình kích hoạt nguồn dự phòng diễn ra hoàn toàn tự động theo chu trình 5 bước:

[Điện lưới 220V] ──(Bình thường)──> [Chế độ chờ/Sạc ắc quy] ──> Motor chạy điện lưới
       │
   (Mất điện)
       ▼
[Mạch giám sát ngắt tiếp điểm lưới]
       ▼
[Kích hoạt Inverter chuyển đổi DC sang AC/DC] (< 20ms)
       ▼
[Cấp điện áp dự phòng cho Motor & Hộp nhận]
       ▼
[Điện lưới có lại] ──> [Tự động cắt Inverter] ──> [Chuyển về sạc thả nổi]

Toàn bộ quá trình chuyển mạch diễn ra gần như tức thì. Người dùng bên ngoài chỉ cần thao tác nút bấm remote hoặc nút âm tường, motor sẽ nhận điện từ bộ biến tần và vận hành cửa mà không đòi hỏi bất kỳ thao tác bật/tắt thủ công nào tại vị trí lắp UPS.

Công Suất Bộ Lưu Điện Ảnh Hưởng Đến Khả Năng Vận Hành Motor Ra Sao?

Sai lầm phổ biến là chọn công suất UPS chỉ vừa bằng công suất ghi trên nhãn motor. Trên thực tế:

• Dòng khởi động (Inrush Current): Tại thời điểm rơ-le kích mở, motor cần một dòng khởi động tức thời gấp 2.5 đến 3 lần dòng định mức để kéo cuộn nan cửa thắng lực ma sát tĩnh.
• Nếu UPS thiếu công suất đỉnh (Peak Power): Bộ bảo vệ quá dòng trên UPS sẽ lập tức ngắt mạch, phát tiếng còi bíp báo động hoặc sụt áp khiến hộp điều khiển nhận sai tín hiệu, làm cửa bị dừng giật cục.

Loại Motor Cửa Cuốn	Công suất tiêu thụ Motor	Công suất UPS khuyến nghị
Motor DC 24V (Cửa tấm liền)	150W – 250W	UPS DC 24V chuyên dụng (300W – 500W)
Motor AC 300kg – 500kg	250W – 370W	UPS AC 750VA – 800VA (~500W – 600W)
Motor AC 600kg – 800kg	450W – 600W	UPS AC 1000VA – 1200VA (~800W – 900W)
Motor AC trên 1000kg	700W – 1000W	UPS AC 1500VA – 2000VA (Sin chuẩn)

Thời Gian Lưu Điện Thực Tế Phụ Thuộc Vào Những Yếu Tố Nào?

Thời gian chờ (Standby) từ 24h – 72h được công bố trên vỏ máy là thời gian nuôi bo mạch nhận sóng remote trong điều kiện lý tưởng. Thời gian sử dụng thực tế chịu chi phối bởi:

1. Dung lượng và tuổi thọ ắc quy: Sau 2 – 3 năm vận hành, bản cực chì bị sunfat hóa làm dung lượng thực tế tụt giảm còn 40 – 60%, rút ngắn thời gian giữ điện.
2. Hao tổn không tải của bo mạch (Idle Consumption): Hộp thu sóng, đèn LED báo trạng thái và quạt tản nhiệt của UPS tiêu thụ liên tục từ 5W – 15W điện ngầm từ ắc quy.
3. Hiệu suất biến đổi năng lượng: Mạch nghịch lưu Inverter thông thường đạt hiệu suất 80 – 88%. Lượng điện năng còn lại bị hao hụt dưới dạng nhiệt năng tỏa ra trên tản nhiệt nhôm.
4. Nhiệt độ môi trường: Đặt bộ lưu điện trên trần thạch cao hoặc sát mái tôn kín nóng (trên 40°C) sẽ làm phản ứng hóa học trong ắc quy giảm tuổi thọ và tiêu hao tự xả tăng gấp đôi so với nhiệt độ tiêu chuẩn (25°C).

Một Bộ Lưu Điện Có Thể Đóng Mở Cửa Cuốn Bao Nhiêu Lần Khi Mất Điện?

Với bộ lưu điện trang bị cặp bình ắc quy chuẩn 12V 7.5Ah còn mới (hiệu suất trên 90%), số lần vận hành thực tế được tính toán như sau:

• Trong 8 – 12 giờ đầu kể từ khi mất điện: Cung cấp trung bình 3 đến 6 lần đóng/mở hoàn chỉnh (với cửa cuốn khe thoáng dân dụng diện tích dưới 15m²).
• Sau 24 – 48 giờ mất điện: Do năng lượng đã bị tiêu hao một phần nuôi mạch vi điều khiển chờ nhận sóng, số lần nâng hạ cửa giảm xuống còn 1 đến 2 lần.

Lưu ý kỹ thuật: Thao tác “mở cửa lên” tiêu tốn điện năng gấp 2 – 3 lần so với thao tác “đóng cửa xuống” do động cơ phải thắng toàn bộ tải trọng tĩnh của thân cửa.

Những Điều Kiện Nào Quyết Định Khả Năng Cấp Nguồn Dự Phòng Của UPS?

Để UPS phóng điện thành công cho motor khi cúp điện, toàn bộ chuỗi hệ thống phải đạt các điều kiện sau:

• Bình ắc quy đạt điện áp danh định: Điện áp tĩnh khi không tải của mỗi bình đơn phải đạt tối thiểu từ 12.4V – 12.8V. Dưới 11.5V, mạch bảo vệ sẽ ngắt không cho xả điện.
• Tương thích dạng sóng: Motor cửa cuốn xích ngoài tải cảm lớn cần nguồn điện có dạng sóng sin chuẩn (Pure Sine Wave) hoặc sin mô phỏng biên độ chuẩn để cuộn dây stator không bị rung gằn, quá nhiệt.
• Trạng thái phần cứng cơ khí: Hệ trục cuốn, bạc đạn, ray dẫn hướng và lò xo trợ lực (nếu có) phải trơn tru. Nếu nan cửa bị kẹt ray, motor chịu tải kẹt cơ sẽ kéo dòng tăng vọt, kích hoạt rơ-le ngắt quá tải của UPS ngay trong 1 – 2 giây đầu tiên.

Bộ Lưu Điện Có Thể Duy Trì Hoạt Động Của Cửa Cuốn Trong Giới Hạn Nào?

UPS cửa cuốn là giải pháp cứu hộ khẩn cấp và ngắn hạn, không phải là nguồn máy phát điện thay thế lưới điện:

• Giới hạn thời gian: Chỉ nên kỳ vọng UPS vận hành tối đa trong 24 – 48 giờ sau khi mất điện. Càng để lâu, dòng tự xả của mạch vi xử lý sẽ hút kiệt bình.
• Quy trình xả bảo dưỡng định kỳ: Ắc quy chì luôn cắm sạc liên tục nhiều tháng không ngắt sẽ bị chai bản cực. Khuyến nghị kỹ thuật: Khoảng 30 – 45 ngày, người dùng nên ngắt cầu dao điện lưới của UPS vào buổi tối, cho cửa đóng mở 2 – 3 lần bằng ắc quy rồi cắm lại điện lưới để phục hồi dung lượng xả/nạp của bình.
