Remote chỉ là thiết bị phát lệnh khởi đầu. Để thân cửa nâng hạ hoặc dừng đúng vị trí, lệnh phải đi qua các bước tiếp nhận, xử lý, đóng ngắt rơ-le và cấp điện cho motor. Nắm rõ hệ thống điều khiển cửa cuốn gồm những gì giúp bạn hiểu vai trò từng thiết bị và cách chúng phối hợp với nhau.
Tóm tắt nhanh
Hệ thống điều khiển cửa cuốn thường gồm
5 nhóm thiết bị chính:
thiết bị phát lệnh (remote, tay bấm tường), thiết bị thu sóng (hộp nhận tín hiệu),
bo mạch điều khiển, motor và nguồn điện (điện lưới hoặc bộ lưu điện UPS nếu có).
Tín hiệu truyền theo một chiều:
lệnh điều khiển → thu nhận → xử lý → đóng ngắt rơ-le → cấp điện cho motor → trục cuốn kéo nan cửa.
Hệ thống điều khiển cửa cuốn là gì?
Hệ thống điều khiển cửa cuốn là tập hợp các thiết bị điện và cơ điện liên kết với nhau. Chúng chuyển thao tác bấm nút của người dùng thành tín hiệu điều khiển, từ đó kích hoạt motor quay thuận, quay ngược hoặc dừng trục cuốn.
Điều khiển cửa cuốn hoạt động theo chuỗi tín hiệu nào?
- Phát lệnh: Người dùng bấm nút trên remote hoặc tay bấm tường.
- Tiếp nhận: Với remote, ăng-ten và hộp nhận thu sóng vô tuyến. Với tay bấm tường, tín hiệu đi qua dây dẫn đến bo mạch.
- Xử lý: Bo mạch kiểm tra lệnh hợp lệ và kích hoạt rơ-le tương ứng để đổi chiều hoặc ngắt dòng điện.
- Thực thi: Motor nhận dòng điện động lực và sinh mô-men xoắn làm quay trục cuốn.
- Chuyển động: Nan cửa cuộn lên hoặc hạ xuống theo đúng lệnh.
Vì sao cần nhiều bộ phận thay vì chỉ một thiết bị điều khiển?
Một thiết bị đơn lẻ khó đảm nhận đồng thời việc phát lệnh từ xa, xử lý logic an toàn và cấp dòng điện công suất lớn cho motor. Mỗi nhóm thiết bị có yêu cầu riêng:
- Điện áp và công suất khác nhau: Mạch thu sóng và mạch xử lý dùng điện áp thấp, còn motor cần nguồn công suất lớn hơn nhiều. Thông số cụ thể phụ thuộc vào từng model.
- Vị trí lắp đặt khác nhau: Remote cần nhỏ gọn để mang theo, tay bấm tường gắn ở tầm với, còn bo mạch và motor đặt cố định trong khu vực kỹ thuật.
- Dự phòng linh hoạt: Khi remote hết pin hoặc không dùng được, tay bấm tường vẫn có thể điều khiển cửa, miễn là hệ thống đấu nối đúng.

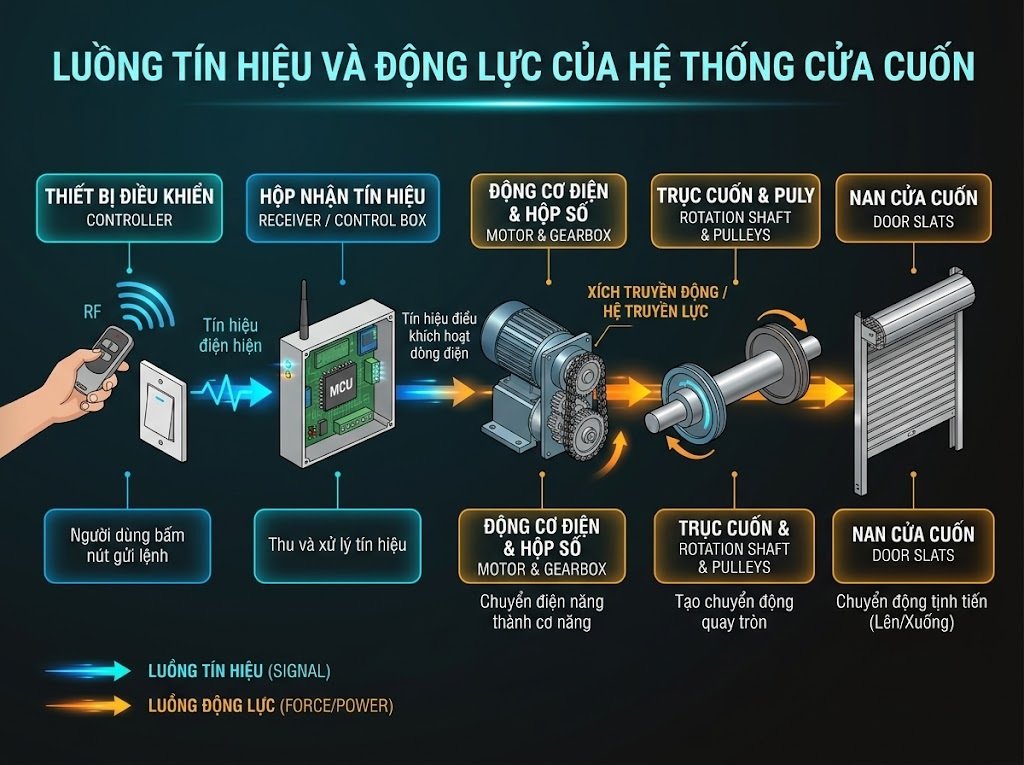

Sơ đồ hệ thống điều khiển cửa cuốn từ lệnh đến chuyển động
Hầu hết các bộ cửa cuốn tự động đều có luồng tín hiệu và động lực theo sơ đồ sau:
Lưu ý: Đây là sơ đồ nguyên lý chung. Một số dòng cửa cuốn có thể tích hợp hộp nhận và bo mạch trong cùng một khối, nhưng luồng truyền lệnh vẫn theo trình tự trên.
Remote hoặc tay bấm phát lệnh điều khiển
Remote phát sóng vô tuyến mang mã lệnh. Tần số và kiểu mã phụ thuộc nhà sản xuất. Tay bấm tường không dùng sóng mà truyền tín hiệu đóng ngắt mạch qua dây dẫn đấu vào bo mạch.
Hộp nhận tín hiệu tiếp nhận và truyền lệnh
Ăng-ten thu sóng từ remote và đưa vào mạch giải mã. Nếu mã nhận được khớp với mã đã ghi nhớ, hộp nhận gửi tín hiệu hợp lệ sang bo mạch. Mã bảo mật có thể là mã cố định hoặc mã nhảy (rolling code), tùy sản phẩm.
Bo mạch xử lý lệnh và điều khiển motor
Bo mạch nhận lệnh từ hộp nhận hoặc tay bấm tường, kiểm tra các điều kiện an toàn nếu có cảm biến, rồi điều khiển các rơ-le để đổi chiều hoặc ngắt dòng điện cấp cho motor.
Motor thực hiện chuyển động đóng, mở hoặc dừng
Motor nhận điện từ bo mạch và quay theo chiều đã chọn qua hộp số và trục cuốn. Khi nan cửa chạm giới hạn trên hoặc dưới, cơ cấu hành trình sẽ ngắt điện để cửa dừng đúng vị trí cài đặt.
Hệ thống điều khiển cửa cuốn gồm những bộ phận nào?
Remote cửa cuốn
- Khái niệm: Thiết bị cầm tay chạy pin, thường dùng pin 12V (loại 23A hoặc 27A) hoặc pin cúc áo.
- Nhiệm vụ: Phát lệnh không dây với các chức năng cơ bản như lên, xuống, dừng.
- Vị trí: Là điểm phát lệnh không dây đầu tiên của hệ thống.
- Liên kết: Chỉ giao tiếp với hộp nhận qua sóng vô tuyến, không đấu trực tiếp với motor hay nguồn điện.
Hộp nhận tín hiệu
- Khái niệm: Module điện tử thu và giải mã sóng vô tuyến từ remote.
- Nhiệm vụ: Lọc sóng, kiểm tra mã bảo mật và gửi lệnh hợp lệ sang bo mạch.
- Vị trí: Nằm giữa thiết bị phát không dây và bo mạch.
- Liên kết: Nhận sóng từ remote và truyền lệnh logic sang bo mạch qua giắc cắm hoặc mạch in.
Bo mạch điều khiển
- Khái niệm: Bảng mạch in chứa vi điều khiển, rơ-le công suất, cầu chì và mạch nguồn.
- Nhiệm vụ: Xử lý logic điều khiển và đóng ngắt dòng điện cấp cho motor.
- Vị trí: Là khâu xử lý trung tâm của hệ thống.
- Liên kết: Nhận tín hiệu từ hộp nhận và tay bấm tường, đấu nối với motor và nguồn điện.
Tay bấm tường
- Khái niệm: Hộp nút bấm gắn cố định trên tường, thường có các phím lên, xuống và dừng.
- Nhiệm vụ: Phát lệnh điều khiển trực tiếp, không phụ thuộc vào pin hay sóng vô tuyến.
- Vị trí: Là thiết bị phát lệnh có dây, lắp đặt độc lập với remote.
- Liên kết: Đấu dây trực tiếp vào bo mạch theo sơ đồ của nhà sản xuất.
Motor cửa cuốn
- Khái niệm: Cụm động cơ điện kết hợp hộp số giảm tốc, phanh và cơ cấu hành trình.
- Nhiệm vụ: Chuyển điện năng thành chuyển động quay, kéo hoặc hạ nan cửa.
- Vị trí: Là khâu thực thi cuối cùng của hệ thống.
- Liên kết: Nhận điện từ rơ-le trên bo mạch và truyền lực cơ học đến trục cuốn.
Bộ lưu điện và nguồn cấp
- Khái niệm: Nguồn điện lưới 220V AC và, nếu có, bộ lưu điện (UPS) gồm ắc quy và mạch nghịch lưu.
- Nhiệm vụ: Cấp điện cho mạch điều khiển và motor. Khi mất điện lưới, UPS giúp hệ thống vẫn hoạt động trong một thời gian nhất định.
- Vị trí: Là nền tảng năng lượng cho toàn bộ hệ thống.
- Liên kết: Cấp điện vào bo mạch điều khiển.

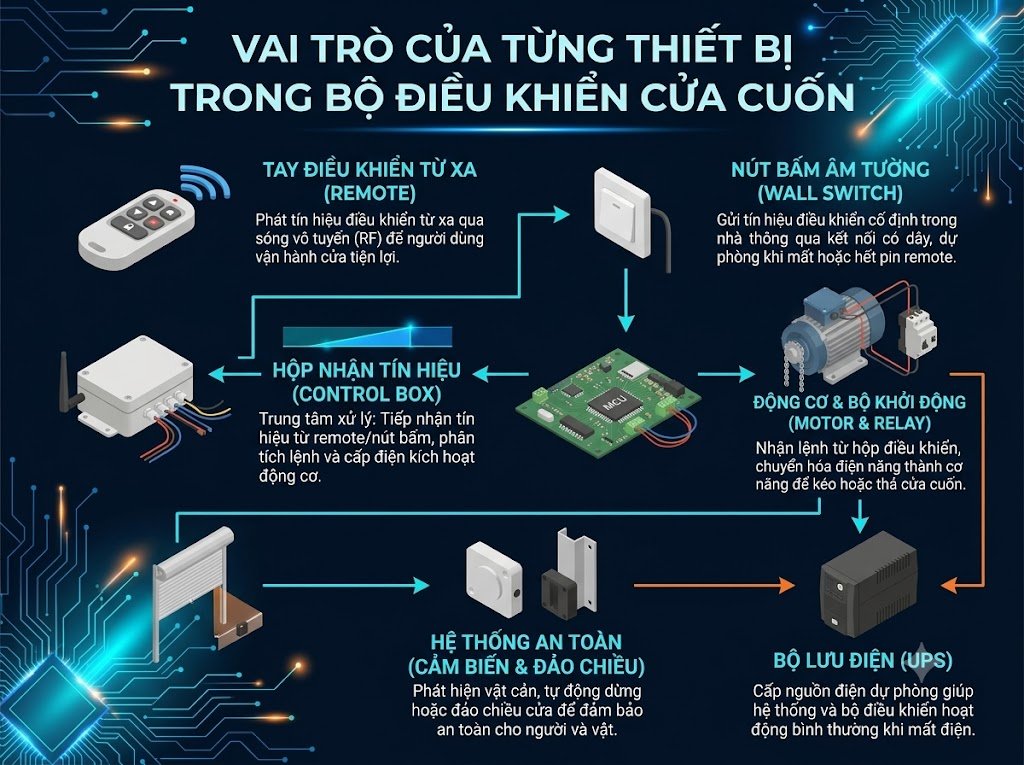

Vai trò của từng thiết bị trong bộ điều khiển cửa cuốn
Tùy thương hiệu và thiết kế, một số chức năng có thể được gộp chung. Bảng dưới đây mô tả vai trò chính của từng thiết bị về mặt nguyên lý.
| Thiết bị | Vai trò | Nhận tín hiệu | Xử lý lệnh | Liên hệ với motor |
|---|---|---|---|---|
| Remote | Phát lệnh từ xa không dây | Thao tác nhấn của người dùng | Không xử lý logic | Không liên hệ trực tiếp |
| Tay bấm tường | Phát lệnh cố định có dây | Thao tác nhấn của người dùng | Không xử lý logic | Không liên hệ trực tiếp |
| Hộp nhận | Thu và giải mã sóng từ remote | Sóng vô tuyến từ remote | Kiểm tra tính hợp lệ của mã | Gián tiếp, qua bo mạch |
| Bo mạch | Xử lý lệnh và đóng ngắt điện | Tín hiệu từ hộp nhận và tay bấm | Phân tích logic, điều khiển rơ-le | Trực tiếp, cấp điện cho motor |
| Motor | Cơ cấu chấp hành | Dòng điện từ rơ-le trên bo mạch | Không xử lý lệnh, dừng theo hành trình | Tạo lực quay cho trục cuốn |
| Bộ lưu điện | Cấp nguồn dự phòng khi mất điện lưới | Điện lưới để nạp ắc quy | Tự chuyển nguồn lưới và ắc quy | Cấp điện gián tiếp qua bo mạch |
Nguồn điện đi vào hệ thống điều khiển cửa cuốn như thế nào?
Nguồn điện cấp cho bo mạch và motor
Điện lưới 220V được đưa vào bo mạch chính và chia thành hai nhánh:
- Nhánh điều khiển: Hạ xuống điện áp một chiều thấp để nuôi vi xử lý, hộp nhận và cuộn rơ-le.
- Nhánh động lực: Dòng điện công suất đi qua tiếp điểm rơ-le và được cấp cho motor khi có lệnh.
Lưu ý an toàn: Hệ thống làm việc với nguồn điện 220V. Việc đấu nối, lắp đặt, thay thế thiết bị hoặc xử lý sự cố điện cần do kỹ thuật viên có chuyên môn thực hiện. Trước khi thao tác, phải ngắt nguồn bằng aptomat riêng.
Vai trò của bộ lưu điện khi mất điện
Khi mất điện lưới, bộ lưu điện chuyển sang sử dụng ắc quy. Mạch nghịch lưu bên trong biến điện một chiều từ ắc quy thành điện xoay chiều để cấp cho bo mạch và motor. Thời gian hoạt động phụ thuộc vào dung lượng ắc quy và tải của motor, nên cần tham khảo thông số của nhà sản xuất.
Mối quan hệ giữa nguồn điện, tín hiệu điều khiển và chuyển động
Tín hiệu điều khiển là dòng nhỏ mang chỉ thị, còn nguồn điện là năng lượng để motor thực hiện chuyển động. Có tín hiệu mà không có nguồn thì motor không thể quay. Có nguồn mà không có tín hiệu thì motor đứng yên ở trạng thái phanh.
Hộp nhận tín hiệu và bo mạch điều khiển khác nhau thế nào?
| Tiêu chí | Hộp nhận tín hiệu | Bo mạch điều khiển |
|---|---|---|
| Nhiệm vụ chính | Thu và giải mã sóng vô tuyến từ remote | Xử lý logic và đóng ngắt điện cho motor |
| Vị trí trong chuỗi | Đầu vào của tín hiệu không dây | Trung tâm xử lý và phân phối lệnh |
| Quan hệ với remote | Giao tiếp trực tiếp qua sóng và mã bảo mật | Không nhận sóng từ remote trực tiếp |
| Khả năng xử lý | Kiểm tra tính hợp lệ của mã điều khiển | Điều khiển chiều quay, dừng và các chức năng an toàn |
| Quan hệ với motor | Không cấp điện trực tiếp cho motor | Điều khiển rơ-le cấp điện cho motor |
Lưu ý: Tùy thiết kế, hai khối này có thể là module rời hoặc được tích hợp trên một bo mạch chung.
Các kiểu cấu hình hệ thống điều khiển cửa cuốn phổ biến
Hệ dùng remote và hộp nhận rời
Hộp nhận đặt riêng trong một vỏ và kết nối với motor, bo mạch qua giắc cắm. Cấu hình này giúp thay thế hoặc nâng cấp hộp nhận dễ dàng hơn, mà không cần tháo rời toàn bộ motor.
Hệ có bo mạch tích hợp bộ nhận tín hiệu
Mạch thu sóng và mạch điều khiển được tích hợp trên cùng một bo mạch, thường đặt trong nắp bảo vệ của motor. Thiết kế này giúp tiết kiệm không gian và giảm số dây kết nối bên ngoài.
Hệ có remote, tay bấm và bộ lưu điện
Đây là cấu hình đầy đủ, kết hợp remote để điều khiển từ xa, tay bấm tường để điều khiển tại chỗ và bộ lưu điện để duy trì nguồn khi mất điện lưới. Cấu hình này phù hợp với nhà ở và kho bãi có nhu cầu sử dụng liên tục.
Cách nhận biết một hệ thống điều khiển cửa cuốn hoàn chỉnh
Ở mức tổng quan, một hệ thống hoàn chỉnh thường có đủ các nhóm thiết bị đã nêu, được đấu nối đồng bộ và phù hợp với nhau. Bạn có thể đối chiếu bốn ý sau:
- Đủ các nhóm thiết bị: Có thiết bị phát lệnh, thiết bị thu lệnh (nếu dùng remote), bo mạch, motor và nguồn điện. Bộ lưu điện là tùy chọn.
- Tương thích với nhau: Điện áp, công suất motor, tải rơ-le và tần số của hộp nhận phù hợp với nhau theo thông số nhà sản xuất.
- Có cơ cấu an toàn: Motor có cơ cấu hành trình để dừng cửa đúng giới hạn trên và dưới.
- Có nguồn riêng và thiết bị ngắt điện: Hệ thống có aptomat riêng để thuận tiện ngắt nguồn khi bảo dưỡng.
Nếu cần kiểm tra hoặc xử lý sự cố của một thiết bị cụ thể, hãy tham khảo tài liệu nhà sản xuất hoặc liên hệ kỹ thuật viên.
Câu hỏi thường gặp về hệ thống điều khiển cửa cuốn
Hệ thống điều khiển cửa cuốn có bắt buộc phải có hộp nhận tín hiệu không?
Không bắt buộc nếu cửa chỉ dùng tay bấm tường nối dây trực tiếp vào bo mạch. Hộp nhận tín hiệu cần có khi bạn muốn điều khiển cửa từ xa bằng remote.
Remote và tay bấm cửa cuốn có cùng chức năng không?
Hai thiết bị có cùng các lệnh cơ bản như lên, xuống và dừng. Khác biệt nằm ở cách truyền tín hiệu: remote dùng sóng vô tuyến, còn tay bấm tường đóng ngắt mạch qua dây dẫn.
Bo mạch điều khiển có phải là hộp nhận tín hiệu không?
Không. Hộp nhận thu và giải mã sóng từ remote, còn bo mạch xử lý lệnh và điều khiển motor. Ở nhiều sản phẩm, hai khối này được tích hợp trên cùng một mạch in.
Bộ lưu điện có thuộc hệ thống điều khiển cửa cuốn không?
Có thể xem là thành phần hỗ trợ nguồn. Bộ lưu điện không xử lý lệnh, nhưng giúp hệ thống vẫn hoạt động khi mất điện lưới trong một khoảng thời gian tùy dung lượng ắc quy.
Một hệ thống cửa cuốn có thể dùng nhiều remote không?
Có. Hộp nhận có thể ghi nhớ mã của nhiều remote, nhưng số lượng tối đa phụ thuộc vào nhà sản xuất và dòng sản phẩm.
Các bộ phận điều khiển cửa cuốn có dùng chung cho mọi loại cửa không?
Không. Các linh kiện cần tương thích về điện áp, công suất motor, tải rơ-le trên bo mạch và tần số của hộp nhận. Nên kiểm tra thông số kỹ thuật trước khi thay thế hoặc ghép nối.
Kết luận
Hệ thống điều khiển cửa cuốn là chuỗi phối hợp gồm thiết bị phát lệnh, hộp nhận tín hiệu, bo mạch xử lý, nguồn điện và motor. Mỗi thành phần có vai trò riêng nhưng cùng hướng đến một mục tiêu: chuyển lệnh của người dùng thành chuyển động an toàn của nan cửa. Tùy model và công nghệ của từng hãng, các thiết bị có thể tách rời hoặc tích hợp, nhưng nguyên lý truyền lệnh vẫn giữ nguyên.
