Cách Kiểm Tra Ắc Quy Cửa Cuốn Tại Nhà Chính Xác, An Toàn

Cách kiểm tra ắc quy cửa cuốn không đơn thuần là đo điện áp tĩnh bằng đồng hồ vạn năng. Một bình ắc quy bị chai bản cực vẫn có thể báo đầy trên 12.6V khi nghỉ nhưng sẽ sụt nguồn lập tức khi motor khởi động kéo tải. Quy trình kiểm định chuẩn xác đòi hỏi sự kết hợp giữa quan sát ngoại quan, đo điện áp nghỉ, đo áp sụt có tải và kiểm tra dòng rò của bo sạc UPS.

Trước Khi Kiểm Tra Ắc Quy Cần Xác Định Những Gì?

Trước khi thao tác đo đạc, người kiểm tra cần nắm rõ cấu hình kỹ thuật của hệ thống lưu điện:

• Chủng loại bình: Bình lưu điện cửa cuốn hầu hết sử dụng ắc quy khô kín khí VRLA (công nghệ AGM hoặc Gel), dung lượng phổ biến từ 7.2Ah, 9Ah đến 12Ah.

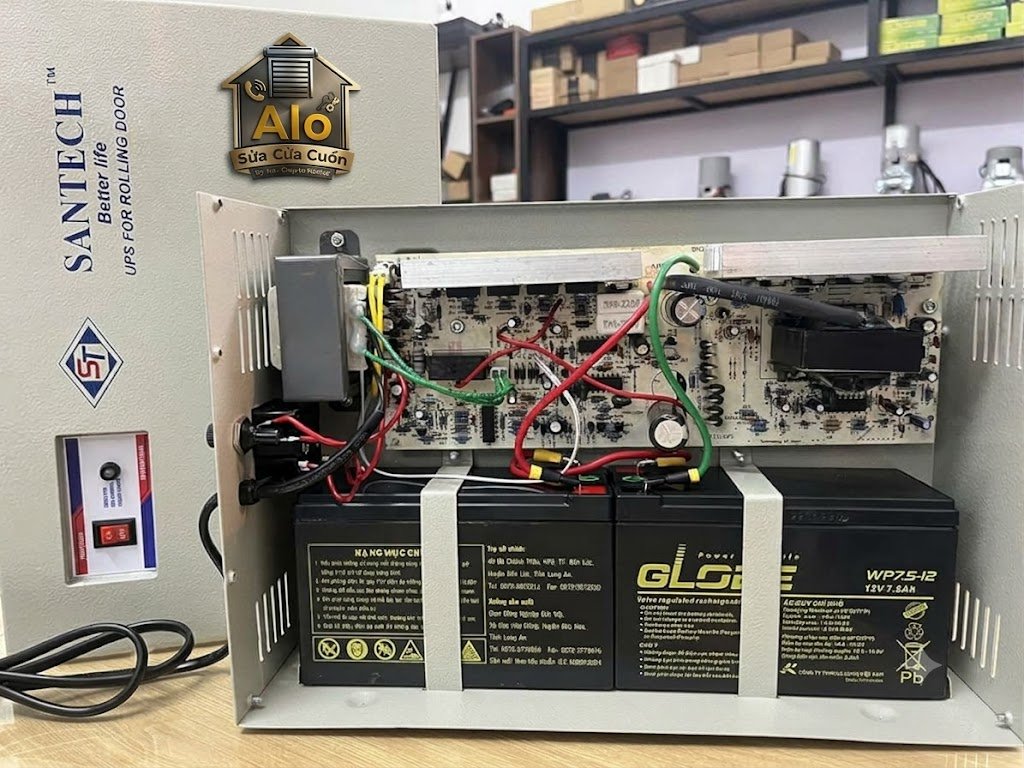

• Cấu hình đấu nối: Bo mạch UPS cửa cuốn thường sử dụng hệ điện áp 24V DC (2 bình 12V mắc nối tiếp) hoặc 48V DC (4 bình nối tiếp). Khi kiểm tra, bắt buộc phải đo riêng lẻ từng bình đơn 12V để tránh hiện tượng “một bình chết kéo hỏng cả cụm”.
• Khái niệm điện áp vs. dung lượng thực: Điện áp hở mạch (Open Circuit Voltage – OCV) chỉ phản ánh mức độ nạp đầy tạm thời, không đại diện cho dung lượng khả dụng (State of Health – SOH) hay nội trở ($m\Omega$) của ắc quy.

4 Bước Kiểm Tra Tình Trạng Ắc Quy Cửa Cuốn Chuẩn Kỹ Thuật

Bước 1: Quan sát vỏ bình, đầu cực và dấu hiệu ăn mòn

Kiểm tra kỹ ngoại quan bình bằng mắt thường:

• Vỏ bình biến dạng: Nếu thành bình bị phồng rộp (chửa bình), nứt vỡ hoặc biến dạng nhiệt, bản cực chì bên trong đã bị quá nhiệt và chập mạch do bo sạc quá áp.
• Đầu cọc rỉ sét: Quan sát các cọc tiếp xúc (Faston 6.3mm hoặc bắt ốc). Nếu xuất hiện lớp muối sunfat màu trắng hoặc xanh xám, tiếp xúc điện bị suy giảm nghiêm trọng gây sụt áp giả khi cấp dòng lớn.
• Mùi khét hoặc mùi acid: Có mùi nồng của khí H₂S hoặc rò rỉ dung dịch điện phân là dấu hiệu van xả áp (VRLA) đã vỡ hỏng, cần dừng sử dụng ngay.

Bước 2: Xác định thông số kỹ thuật và chu kỳ date bình

Đọc nhãn dán thông số trên thân bình: Điện áp danh định (12V), dung lượng (Ah), dòng xả tối đa và đặc biệt là ngày sản xuất (Date code). Ắc quy VRLA cửa cuốn thường có tuổi thọ trung bình từ 2 – 3 năm. Bình đã qua 3 năm sử dụng thường bị suy thoái vật liệu tự nhiên dù điện áp đo được vẫn đủ.

Bước 3: Đo điện áp nghỉ (OCV) bằng đồng hồ vạn năng (Multimeter)

Để số liệu đo chính xác, cần thực hiện theo các điều kiện chuẩn:

• Thời điểm đo: Ngắt phích cắm nguồn điện lưới của bộ lưu điện và để bình ở trạng thái “nghỉ hóa học” ít nhất 2 đến 4 giờ để triệt tiêu lớp điện áp ảo (Surface Charge).
• Thao tác: Chuyển đồng hồ đo về thang đo điện áp một chiều (DC 20V). Đặt que đỏ vào cực dương (+), que đen vào cực âm (-). Ghi lại chính xác giá trị đến 2 chữ số thập phân (ví dụ: 12.65V).

Bước 4: Ghi lại kết quả và đối chiếu bảng thông số chuẩn

Đối chiếu điện áp nghỉ của từng bình đơn 12V theo bảng tiêu chuẩn kỹ thuật sau:

Điện áp nghỉ (Bình 12V)	Trạng thái nạp	Đánh giá tình trạng
12.65V – 12.85V	Đầy điện (100%)	Tốt, giữ điện ổn định
12.30V – 12.50V	Trung bình (70% – 80%)	Cần cắm sạc bổ sung để kiểm tra lại
11.80V – 12.10V	Gần cạn (20% – 40%)	Suy hao hoặc mạch sạc không nạp
Dưới 11.50V	Cạn kiệt (0%)	Sunfat hóa nặng, hỏng tế bào chì

Đo Điện Áp Khi Có Tải: Phép Thử Quyết Định Ắc Quy Còn Dùng Được Không

Hiện tượng sụt áp khi đề tải động cơ

Một bình ắc quy bị chai sẽ có nội trở rất cao. Khi không tải, đồng hồ vẫn báo 12.6V, nhưng khi bấm cửa, dòng khởi động của motor (thường từ 8A – 25A tùy loại motor xích hay motor ống) sẽ kéo tụt điện áp tức thì.

• Cách thử thực tế: Giữ que đo ở hai đầu cực bình, bấm remote cho cửa cuốn vận hành ở chế độ mất điện lưới (chạy nguồn UPS).
• Tiêu chuẩn đánh giá:
  • Ắc quy còn tốt: Điện áp bình đơn sụt xuống dao động trong khoảng 11.0V – 11.8V trong 3 giây đầu rồi giữ ổn định khi cửa nâng lên.
  • Ắc quy chai/hỏng: Điện áp rơi thẳng xuống dưới 10.0V hoặc ngắt hẳn về 0V, còi UPS kêu liên tục và cửa dừng lập tức.

Kiểm tra độ suy hao tự xả (Self-discharge Test)

Sau khi sạc đầy 100%, ngắt hoàn toàn bình ra khỏi bo mạch lưu điện trong 24 giờ:

• Nếu điện áp tụt không quá 0.1V (giữ mức > 12.6V): Khả năng giữ điện xuất sắc.
• Nếu điện áp tự rớt xuống dưới 12.2V dù không nối với bất kỳ thiết bị nào: Bản cực bên trong đã bị rò dòng ngầm, cần thay thế mới.

Phân Biệt: Hỏng Ắc Quy Hay Hỏng Bo Sạc / Bo UPS?

Rất nhiều trường hợp người dùng vội vàng thay bình mới nhưng vẫn không lưu được điện do nguyên nhân thực tế nằm ở bo mạch:

Bảng Kiểm Tra Chéo Nhanh:

• Đo điện áp sạc từ bo mạch: Khi cắm điện lưới 220V, đo hai dây cấp sạc vào bình. Bo sạc hệ 24V chuẩn phải duy trì điện áp sạc duy trì (Float charge) từ 27.2V – 27.6V (tức khoảng 13.6V – 13.8V mỗi bình). Nếu điện áp sạc thấp hơn 24V hoặc cao hơn 29V, bo sạc đã hỏng linh kiện.
• Lỗi rơ-le chuyển mạch: Khi mất điện, đèn UPS vẫn sáng nhưng không đóng rơ-le tiếp điểm ra motor.
• Lệch áp giữa các bình nối tiếp: Trong cụm 2 bình, nếu 1 bình đo được 13.2V còn bình kia chỉ 11.4V, chuỗi nối tiếp đã mất cân bằng nghiêm trọng làm hỏng cả hệ.

⚠ CẢNH BÁO NGUY HIỂM KHI THAO TÁC VỚI BỘ LƯU ĐIỆN

• Nguy cơ điện giật từ mạch Inverter: Kể cả khi rút điện 220V, biến áp và tụ điện nghịch lưu bên trong UPS vẫn có thể tích dòng điện cao áp chết người. Không chạm tay trần vào bo mạch điện tử.
• Tránh đoản mạch cọc bình: Tia lửa hồ quang do chập 2 cực âm dương của ắc quy có thể làm nổ vỏ bình acid hoặc gây bỏng nhiệt nặng.
• Không dùng bình khác thông số: Tuyệt đối không thay thế 1 bình cũ và 1 bình mới lẫn lộn trong hệ đấu nối tiếp; phải thay đồng bộ cả đôi cùng hãng, cùng dung lượng Ah.

Kết Luận & Hướng Xử Lý An Toàn

Một quy trình kiểm tra ắc quy cửa cuốn chuẩn xác chỉ hoàn tất khi bạn kiểm tra đủ 3 yếu tố: Ngoại quan sạch sẽ ➔ Điện áp hở mạch đạt chuẩn ➔ Không sụt sâu dưới tải. Nếu bình đã qua 2.5 – 3 năm sử dụng hoặc sụt áp dưới 10.5V khi kéo cửa, việc thay thế định kỳ là bắt buộc để đảm bảo cửa cuốn luôn hoạt động an toàn khi xảy ra sự cố hỏa hoạn, mất điện khẩn cấp.
