Hệ Cơ Khí Cửa Cuốn Gồm Những Bộ Phận Nào? Cấu Tạo Chi Tiết

Hệ cơ khí cửa cuốn gồm những bộ phận nào? Tìm hiểu cấu tạo chi tiết của thân nan, ray dẫn hướng, trục cuốn, lò xo, cáp và các chi tiết liên kết. Bài viết giúp bạn hiểu chức năng từng bộ phận, cách chúng phối hợp khi đóng mở và những yếu tố ảnh hưởng đến độ ổn định, độ bền của cửa cuốn trong quá trình sử dụng.

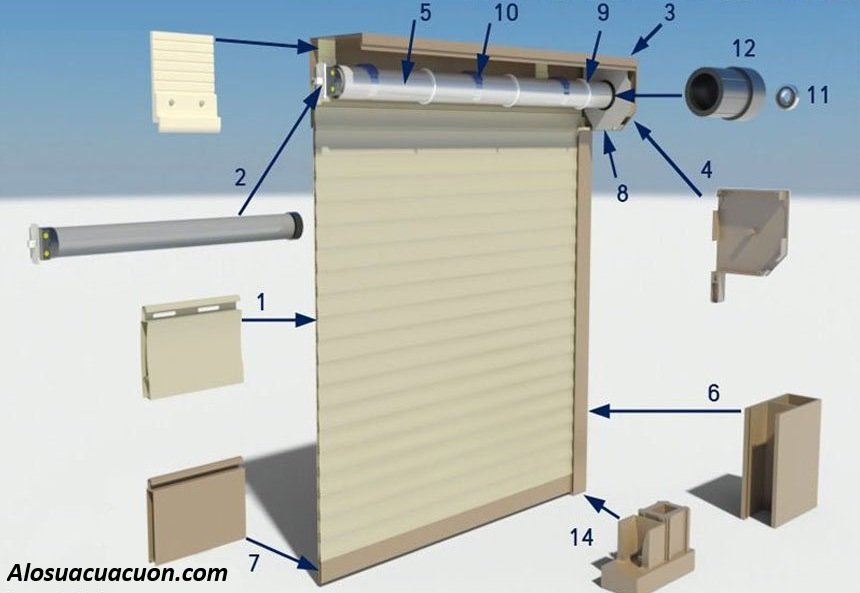

Bốn Cụm Chức Năng Cốt Lõi Trong Hệ Cơ Khí Cửa Cuốn

Thay vì các linh kiện hoạt động độc lập, cơ khí cửa cuốn được module hóa theo 4 cụm chuyên biệt tạo thành chu trình chuyển động liên tục:

• Cụm tạo thân cửa: Gồm các nan móc nối tiếp và thanh đáy gia cường. Đảm nhiệm chức năng chắn gió bụi, chịu áp lực gió và định hình mặt phẳng che chắn.
• Cụm dẫn hướng: Hệ thống thanh ray lắp dọc hai bên khung cửa, tạo rãnh kỹ thuật khóa mép nan, giữ thân cửa di chuyển tịnh tiến đúng trục thẳng đứng.
• Cụm cuốn và nâng hạ: Trung tâm cơ học gồm trục thép, mặt bích và hệ thống gối đỡ/vòng bi chuyên dụng để cuộn hoặc xả thân cửa.
• Cụm hỗ trợ cân bằng & truyền lực: Gồm lò xo trợ lực (cót xoắn), xích tải, nhông truyền động hoặc cáp treo. Nhóm này giảm tải trọng tĩnh lên động cơ hoặc trợ lực cho thao tác kéo tay.

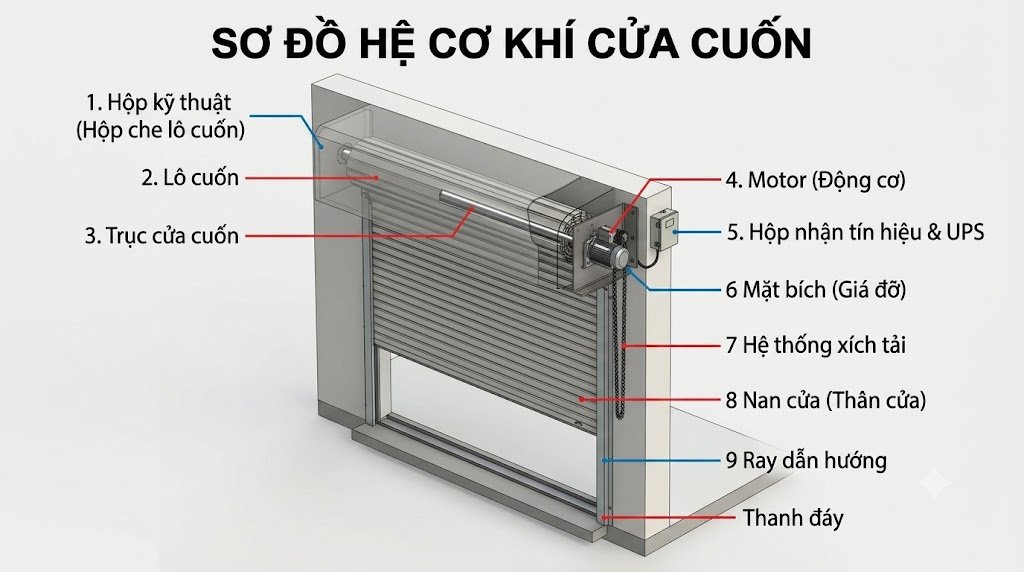

Các bộ phận trong hệ cơ khí cửa cuốn và chức năng của chúng

Nan cửa và thanh đáy (Cụm thân cửa)

Nan cửa thường được đùn từ hợp kim nhôm hoặc cán từ thép mạ kẽm, liên kết bằng khớp móc cài bản lề. Khi mở, các nan uốn quanh trục theo đường xoắn ốc; khi đóng, trọng lực kéo các nan phẳng đều tạo vách cứng.
Thanh đáy nằm ở vị trí thấp nhất, có tiết diện dày hơn hẳn để chống cong võng và tích hợp gioăng cao su nhằm triệt tiêu điểm hở với mặt sàn.

Ray dẫn hướng (Định hình quỹ đạo)

Ray dẫn hướng triệt tiêu lực rung lắc ngang do gió hoặc ma sát sinh ra trong quá trình vận hành. Khe rãnh của ray phải đạt dung sai chuẩn với độ dày móc nan (thường lót đệm nỉ hoặc gioăng cao su) để vừa chống rung, vừa hạn chế tối đa ma sát trượt. Ray bắt buộc phải lắp đặt vuông góc tuyệt đối với trục cuốn.

Trục cuốn, gối đỡ và vòng bi (Tâm điểm xoay)

Trục cuốn làm từ ống thép chịu xoắn cao. Hai đầu trục gắn gối đỡ hoặc đĩa căn gắn vòng bi chịu lực (bạc đạn). Hệ thống này cho phép trục xoay trơn tru với hệ số ma sát tối thiểu, triệt tiêu độ võng khi gánh tải trọng toàn bộ thân cửa cuộn lại.

Lò xo, cáp, nhông và xích (Cân bằng & Truyền động)

Cơ cấu lò xo (thường gặp ở cửa tấm liền hoặc kéo tay) sinh ra ngẫu lực kéo ngược chiều trọng lực, cân bằng tải trọng cửa. Với hệ thống tự động, bộ truyền động nhông – xích liên kết trực tiếp giữa motor và trục xoay, đóng vai trò giảm tốc và khuếch đại mô-men xoắn để nâng cửa nặng.

Cơ cấu an toàn cơ học (Phụ trợ bảo vệ)

Hệ cơ khí hiện đại tích hợp thêm 2 chi tiết cốt lõi:

• Chốt ly hợp cơ (Bát mở xích/cót): Cho phép ngắt liên kết trục cuốn khỏi motor để kéo/đẩy thủ công khi mất nguồn điện.
• Khóa chốt chống cạy & rơ-le chống xổ cuộn: Khóa cứng thân cửa khi hạ kịch sàn và dừng xoay trục nếu phát hiện nan bị xô lệch, ngăn ngừa tuột rơi thân cửa.

Nguyên lý truyền lực trong quá trình vận hành

Quá trình vận hành của cửa cuốn diễn ra theo chu trình tuần tự:

1. Mô-men xoắn xuất phát từ động cơ (hoặc lực cơ học từ tay kéo) truyền qua khớp nối trực tiếp hoặc hệ nhông – xích đến trục chính.
2. Trục chính quay, kéo nan cửa thứ nhất và cuốn tuần tự các nan tiếp theo theo đường xoắn ốc.
3. Ray dẫn hướng liên tục giữ 2 mép biên nan chạy thẳng, dập tắt các dao động xô lệch ngang.
4. Nếu có hệ thống lò xo cân bằng, thế năng đàn hồi của lò xo sẽ hấp thụ khi cửa hạ xuống và giải phóng lực khi cửa nâng lên, san tải cho hệ dẫn động.

So sánh kết cấu cơ khí trên từng dòng cửa hiện nay

Loại cửa	Cấu trúc thân cửa	Cơ cấu cân bằng & Truyền lực	Đặc tính cơ học
Cửa tấm liền (Úc)	Tấm thép dập sóng liền khối, có dây polyglide giảm ồn	Sử dụng hệ thống lò xo trợ lực (cót) lồng bên trong trục cuốn	Trọng lượng nhẹ, tốc độ đóng mở nhanh, vận hành kéo tay hoặc motor điện áp thấp
Cửa khe thoáng (Đức)	Nan nhôm hợp kim đùn 2 lớp, có khoang rỗng và lỗ thoáng khí	Trục phi 114–168mm chịu uốn, truyền động trực tiếp qua motor xích	Chịu lực cắt và chống cạy phá tốt, trọng lượng nặng, không dùng lò xo trợ lực
Cửa cuốn kéo tay	Nan thép hoặc nhôm bản mỏng	Hệ thống lò xo xoắn trợ lực gánh 70–80% tải trọng cửa	Dùng cơ năng tay kéo hoàn toàn, cấu tạo tối giản, dễ bảo trì

Ảnh hưởng của kích thước và trọng lượng đến độ bền

Kích thước thông thủy quyết định trực tiếp tới đường kính và độ dày thành ống của trục cuốn. Cửa diện tích lớn (> 15m²) nếu dùng trục có đường kính không đủ sẽ gây hiện tượng võng trục, khiến các nan cuộn không đều, xô lệch góc và làm tăng ma sát mài mòn tại ray.

Quy tắc thi công cơ khí: Chiều rộng phủ bì nan phải nhỏ hơn khoảng cách giữa hai đáy ray từ 10–20mm để tạo khe co giãn nhiệt. Mặt bích trục cuốn cần được cố định bằng bu-lông nở cường độ cao vào bê tông chịu lực nhằm triệt tiêu mô-men xoắn vặn khi cửa đổi chiều đột ngột.

Các lỗi cơ khí thường gặp và dấu hiệu nhận biết

• Cửa phát tiếng kêu rít kim loại: Vòng bi khô dầu mỡ, ray bị bóp méo hoặc nan bị mòn dạt về một phía do lệch tim trục.
• Cửa chạy bị giật, lệch góc: Đứt hoặc dão một bên cót lò xo (đối với cửa kéo tay/tấm liền), hoặc nan đáy bị kích vật cản làm lệch bước xích.
• Cửa bị xổ cuộn (nan cuộn ngược hoặc vướng trên trần): Hỏng rơ-le định vị hành trình hoặc lỏng bu-lông cố định lá đầu trục.

Cảnh báo an toàn trong quá trình sử dụng và bảo trì

Kết Luận

Hệ cơ khí cửa cuốn gồm nhiều bộ phận phối hợp như thân nan, ray dẫn hướng, trục cuốn, lò xo, cáp và các chi tiết liên kết. Mỗi bộ phận đảm nhiệm chức năng riêng, ảnh hưởng trực tiếp đến khả năng vận hành và độ ổn định của cửa. Hiểu rõ cấu tạo giúp bạn nhận biết dấu hiệu hao mòn, kiểm tra đúng vị trí và chủ động bảo dưỡng định kỳ để hạn chế hư hỏng trong quá trình sử dụng.
