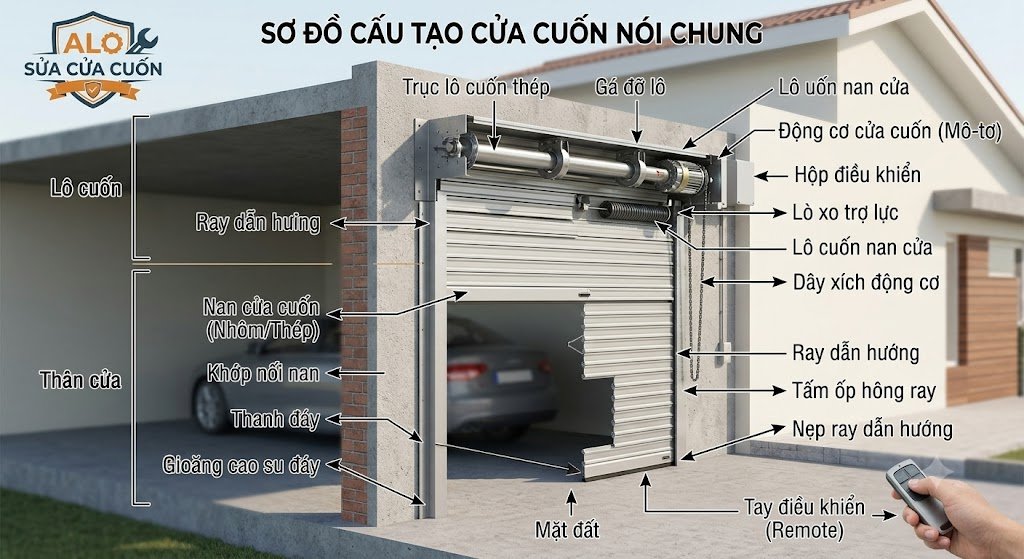

Cấu tạo cửa cuốn gồm những bộ phận nào? Đây là câu hỏi thường gặp khi tìm hiểu nguyên lý hoạt động và cách nhận biết lỗi cửa cuốn. Một hệ thống hoàn chỉnh thường có thân cửa bằng nan, ray dẫn hướng, trục cuốn, motor hoặc lò xo, bộ điều khiển và bộ lưu điện tùy loại. Mỗi bộ phận đảm nhiệm một chức năng riêng, phối hợp để cửa đóng mở, dừng và vận hành an toàn. Hiểu rõ cấu tạo giúp sử dụng đúng và nhận biết bất thường.

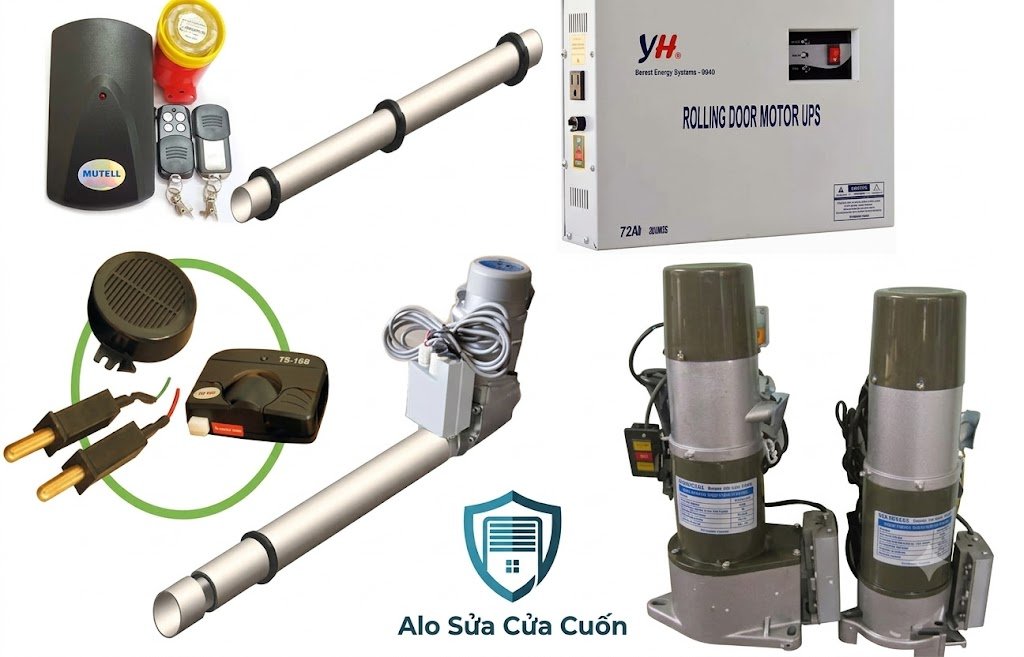

Cửa cuốn gồm những cụm bộ phận chính nào?
Một bộ cửa tiêu chuẩn dù thiết kế theo công nghệ Đức, Úc hay Đài Loan đều được cấu thành từ 4 cụm cơ bản sau đây. Việc phân nhóm này giúp định hình sơ đồ hệ thống cửa cuốn trước khi đi sâu vào từng chi tiết cơ khí hay điện tử.
| Cụm hệ thống | Các bộ phận cửa cuốn trực thuộc | Chức năng tổng quan trong hệ thống |
| Cụm thân cửa (Cơ khí) | Nan cửa, ray dẫn hướng, thanh đáy. | Che chắn không gian, tạo thành mảng liên kết chịu lực và định hướng di chuyển. |
| Cụm nâng hạ (Truyền động) | Trục cuốn, bát nhựa, lò xo, cáp. | Đỡ toàn bộ trọng lượng thân cửa, hỗ trợ thu gọn hoặc nhả thân cửa theo chiều dọc. |
| Cụm động lực & Điều khiển | Motor, hộp nhận tín hiệu, remote, công tắc âm tường. | Nhận lệnh người dùng, cấp lực kéo cơ học và kiểm soát hành trình dừng đỗ. |
| Cụm nguồn dự phòng | Bộ lưu điện (UPS), ắc quy. | Tích trữ và cấp điện lưới hoặc điện 1 chiều cho motor khi mất điện đột ngột. |
Bộ phận tạo thành thân cửa và giữ cửa vận hành ổn định
Phần diện tích lớn nhất và dễ quan sát nhất của toàn bộ hệ thống chính là cụm thân cửa và các cơ cấu giữ cửa cố định. Khác với cửa cánh truyền thống dùng bản lề, cửa cuốn dựa vào lực kéo thẳng đứng và hệ thống rãnh trượt.
Nan cửa cuốn tạo thành mảng cửa và chịu lực như thế nào?
Nan cửa là các thanh kim loại rời (nhôm hợp kim hoặc thép) được đùn ép hoặc cán sóng, sau đó ghép nối với nhau thông qua các hèm khóa, ngàm móc dọc theo chiều dài nan. Cấu tạo này cho phép mảng cửa có thể uốn cong theo bán kính của trục cuốn khi mở lên, nhưng lại tạo thành một mặt phẳng cứng cáp, chịu lực va đập và sức gió khi đóng xuống.
Trên các dòng cửa khe thoáng, giữa các nan còn có lỗ thoáng giúp đối lưu không khí và gioăng giảm chấn để triệt tiêu tiếng ồn khi các nan xếp đè lên nhau. Đối với cửa tấm liền, thân cửa là một tấm thép cán mỏng dập sóng vuông, giúp tăng độ cứng vững và giảm trọng lượng thay vì dùng nan ghép.
Ray dẫn hướng, trục cuốn và lò xo liên kết với nhau ra sao?
Ba linh kiện cửa cuốn này phối hợp trực tiếp để định hình quỹ đạo chuyển động:
- Ray dẫn hướng: Dạng thanh kim loại chữ U được lắp ốp sát vào hai bên tường. Ray có nhiệm vụ ôm lấy hai cạnh bên của thân cửa, giữ cho nan cửa không bị bung ra ngoài do áp suất gió hay lực tác động, đồng thời dẫn hướng cho cửa chỉ đi theo phương thẳng đứng.
- Trục cuốn: Một ống tuýp mạ kẽm (hoặc thép) đặt vắt ngang qua hai bên bích động cơ ở trên đỉnh cửa. Trục cuốn làm nhiệm vụ cốt lõi là giá đỡ toàn bộ tải trọng của thân cửa. Khi trục quay, thân cửa sẽ cuộn tròn quanh trục này.
- Lò xo: Thường được lồng bên trong trục cuốn (phổ biến ở dòng cửa tấm liền hoặc cửa kéo tay). Lò xo được vặn căng để tạo ra lực đàn hồi ngược chiều với trọng lực của thân cửa. Sự liên kết này giúp triệt tiêu phần lớn trọng lượng cửa, cho phép motor nhỏ vẫn kéo được cửa nặng hoặc người dùng có thể dùng tay đẩy cửa lên dễ dàng.
Cáp cửa cuốn giữ vai trò gì trong cơ cấu nâng hạ?
Dây cáp thường xuất hiện ở dòng cửa cuốn trượt trần (overhead door) thay vì cửa cuốn lô tròn thông thường. Trong cấu tạo cửa cuốn, cáp bằng thép không gỉ được liên kết từ trục lô (qua các puly) xuống pát góc dưới cùng của thân cửa. Khi lò xo xoắn nhả lực hoặc motor quay, cáp sẽ cuộn lại, kéo toàn bộ mảng cửa trượt dọc theo hệ ray cong lên trần nhà. Cáp ở đây đóng vai trò là vật tư trung gian truyền tải lực kéo trực tiếp, đòi hỏi độ chịu tải kéo đứt rất lớn và phải luôn duy trì độ căng đều ở cả hai bên.
Hệ thống vận hành cửa cuốn gồm những bộ phận nào?
Nếu cụm cơ khí tạo nên kết cấu và chuyển động của cửa, thì hệ thống vận hành đảm nhiệm việc cấp lực, nhận lệnh và điều khiển cửa. Đây cũng là khu vực tập trung các linh kiện điện, điện tử quan trọng như motor, hộp nhận tín hiệu, bộ điều khiển và bộ lưu điện.
Motor tạo lực kéo và truyền chuyển động cho cửa
Motor (động cơ) là thiết bị chuyển hóa điện năng thành cơ năng, tạo ra lực xoắn để làm quay trục cuốn. Tùy thuộc vào thiết kế, motor có thể truyền động qua nhông xích (đối với motor xích ngoài) hoặc truyền động trực tiếp (đối với motor ống nằm trong trục).
Bên trong motor còn tích hợp cụm phanh từ (để giữ cửa không bị trôi tự do khi dừng) và hệ thống rơ-le hành trình. Cụm hành trình này là các bánh răng nhỏ hoặc trục xoay sẽ tự động ngắt điện khi cửa chạm đến điểm mở tối đa ở trên hoặc điểm đóng kín ở dưới, bảo vệ cửa không bị cuộn ngược hoặc đứt nan.
Bộ điều khiển, hộp nhận tín hiệu và remote phối hợp thế nào?
Ba thiết bị này thiết lập một vòng lặp giao tiếp không dây khép kín:
- Remote (Tay điều khiển): Đóng vai trò là máy phát, phát ra tín hiệu sóng vô tuyến (RF) mang theo mã lệnh (Lên/Xuống/Dừng) khi người dùng bấm nút.
- Hộp nhận tín hiệu (Receiver): Lắp cạnh motor, đóng vai trò là máy thu. Hộp nhận chứa bo mạch điện tử sẽ tiếp sóng, giải mã tín hiệu từ remote để xác minh tính hợp lệ (tránh bị dò mã).
- Bộ điều khiển (Mạch xử lý): Nằm bên trong hộp nhận, sau khi xác minh lệnh đúng, nó sẽ đóng/ngắt các tiếp điểm rơ-le, cấp điện 220V (hoặc 24V) trực tiếp vào cuộn dây tương ứng của motor để motor quay thuận hoặc quay ngược. Hệ thống này cũng có cổng kết nối để nhận tín hiệu phụ như cảm biến tự dừng khi gặp vật cản.
Bộ lưu điện duy trì hoạt động cửa khi mất nguồn ra sao?
Bộ lưu điện (UPS) là nguồn năng lượng dự phòng, bản chất là một biến tần kết hợp với bình ắc quy lưu trữ. Trong điều kiện điện lưới bình thường, bộ lưu điện sẽ ở trạng thái chờ và sạc đầy ắc quy.
Khi sự cố cúp điện xảy ra, rơ-le chuyển mạch bên trong UPS sẽ tự động kích hoạt. Nó biến đổi dòng điện 1 chiều (DC) 24V từ ắc quy thành dòng điện xoay chiều (AC) 220V để tiếp tục cấp nguồn cho hộp nhận tín hiệu và motor. Nhờ bộ phận này, toàn bộ hệ thống cửa cuốn không bị liệt và vẫn có thể đóng/mở qua remote từ 10 đến 20 lần tùy dung lượng bình.
Các bộ phận cửa cuốn liên kết với nhau như thế nào khi đóng mở?
Hiểu được cấu tạo cửa cuốn gồm những bộ phận nào sẽ giúp bạn hình dung rõ ràng quy trình vận hành. Khi bạn bấm nút “Mở” trên remote, chuỗi liên kết cơ – điện diễn ra trong khoảng chưa tới 1 giây:
- Hộp nhận bắt sóng, rơ-le nhảy cái “tạch” và điện được cấp vào motor.
- Phanh từ của motor mở ra, rotor bắt đầu quay. Lực xoắn truyền qua xích tải (hoặc truyền trực tiếp) làm quay toàn bộ trục cuốn thép.
- Trục quay kéo theo các nan cửa trên cùng bắt đầu cuộn tròn quanh rulo.
- Lò xo trợ lực (nếu có) giãn ra/cuộn lại để hỗ trợ lực nâng.
- Toàn bộ thân cửa trượt dọc theo đường dẫn của hai thanh ray hai bên tường đi lên.
- Khi thanh đáy cửa đạt đến độ cao đã được cài đặt sẵn, bánh răng trong bộ hành trình motor chạm vào công tắc giới hạn. Điện ngắt, phanh từ lập tức đóng lại, cửa dừng cứng tại chỗ. Quá trình đóng xuống diễn ra với trình tự cơ học ngược lại.
Cấu tạo cửa cuốn thay đổi theo từng loại cửa ra sao?
Trên thực tế, không có một công thức cấu tạo duy nhất cho mọi loại cửa. Cấu hình sẽ thay đổi dựa trên thiết kế và mục đích sử dụng, kỹ thuật viên thường dựa vào đây để phân loại hệ thống:
- Cửa cuốn nan nhôm khe thoáng (Công nghệ Đức): Thường sử dụng hệ motor xích gắn ngoài, mặt bích lớn. Thân cửa ghép từ các nan nhôm hợp kim rỗng, có khe thoáng. Trục cuốn thường là ống kẽm phi 114mm dày dặn, không dùng lò xo trợ lực do motor chịu tải hoàn toàn.
- Cửa cuốn tấm liền (Công nghệ Úc): Đặc trưng bởi thân cửa là thép liền tấm. Cấu tạo bắt buộc phải có hệ thống lò xo xoắn trợ lực lồng trong trục. Motor thường là loại motor DC 24V dạng tròn (motor đồng trục) nằm gọn bên trong rulo lô cuốn. Bộ điều khiển tích hợp sẵn chức năng tự đảo chiều nhờ cảm biến dòng điện của motor DC.
- Cửa cuốn trượt trần: Không dùng trục lô cuốn tròn. Thân cửa là các tấm panel lớn nối bản lề. Cấu tạo sử dụng ray dẫn hướng bẻ cong góc 90 độ sát trần nhà, kết hợp lò xo xoắn lớn ngang trục và hệ thống dây cáp kéo hai bên hông.
Nhìn vào cấu tạo có thể nhận biết vai trò của từng bộ phận như thế nào?
Quan sát trực tiếp hệ thống cửa cuốn giúp bạn nhận biết các bộ phận chính mà không cần tháo dỡ. Có thể phân biệt nhanh theo vị trí và chức năng:
- Motor và cụm truyền động: thường nằm phía trên cửa; motor ngoài có thể đi kèm dây xích kéo tay. Đây là bộ phận tạo lực để cửa cuốn lên, xuống.
- Hộp nhận tín hiệu: thường là hộp nhỏ đặt gần motor, có đèn LED. Bộ phận này tiếp nhận lệnh từ remote hoặc công tắc để điều khiển cửa.
- Ray dẫn hướng: nằm dọc hai bên cửa, giữ thân cửa di chuyển đúng đường ray và hạn chế xô lệch.
- Bộ lưu điện: thường là hộp riêng đặt gần nguồn điện, có nhiệm vụ cung cấp điện dự phòng khi mất điện.
Hiểu được vị trí và vai trò của từng bộ phận giúp bạn vận hành đúng, nhận biết dấu hiệu bất thường và mô tả chính xác lỗi khi cần gọi thợ.
Lưu ý: Không nên tự tháo motor, trục cuốn, lò xo, cáp hoặc các cơ cấu chịu lực khi chưa có chuyên môn. Nếu cửa phát tiếng kêu bất thường, chạy lệch, không nhận remote hoặc hoạt động chập chờn, nên kiểm tra kỹ thuật để xác định đúng nguyên nhân trước khi sửa.
