Nguyên Lý Hoạt Động Của Cửa Cuốn: Phân Tích Dễ Hiểu, Chi Tiết

Nguyên lý hoạt động của cửa cuốn là chuỗi vận hành từ lệnh điều khiển đến motor, bộ truyền động và màn cửa. Khi nhận tín hiệu mở hoặc đóng, hệ thống điều khiển kích hoạt motor, truyền lực qua trục để cuốn hoặc xả nan theo ray dẫn hướng. Cửa dừng nhờ cơ chế hành trình và tín hiệu điều khiển, tạo chuyển động ổn định, đúng vị trí và an toàn trong quá trình sử dụng thực tế.

5 cụm chi tiết cốt lõi quyết định cơ chế vận hành cửa cuốn

Để hiểu nguyên lý cửa cuốn, trước tiên cần nắm rõ cấu trúc của hệ thống. Một bộ cửa cuốn vận hành ổn định nhờ sự phối hợp đồng bộ của 5 cụm linh kiện sau:

• Trung tâm xử lý tín hiệu (Hộp điều khiển & Remote): Nơi phát và nhận sóng vô tuyến (thường ở tần số 315MHz hoặc 433MHz), chứa vi mạch giải mã lệnh.
• Hệ thống cung cấp động năng (Motor – Động cơ): Bao gồm cuộn dây (stator), lõi quay (rotor), tụ ngậm khởi động, hộp số giảm tốc và cụm phanh từ (thắng từ).
• Hệ thống truyền động và chịu lực (Trục cuốn & Mặt bích): Trục thép rỗng (phi 114mm hoặc lớn hơn) gắn với buly nhựa để đỡ thân cửa. Động cơ truyền lực quay trực tiếp vào trục này.
• Hệ thống kiểm soát giới hạn (Rơ-le hành trình / Limit switch): Cụm bánh răng và công tắc vi mô (microswitch) có nhiệm vụ đếm số vòng quay để biết khi nào cửa mở hết hoặc đóng kín.
• Hệ thống thân cửa & Dẫn hướng (Nan cửa & Ray): Tập hợp các nan nhôm hoặc thép đan cài vào nhau, trượt lên/xuống trong rãnh ray dẫn hướng.

Xem chi tiết cấu tạo cửa cuốn gồm những bộ phận nào

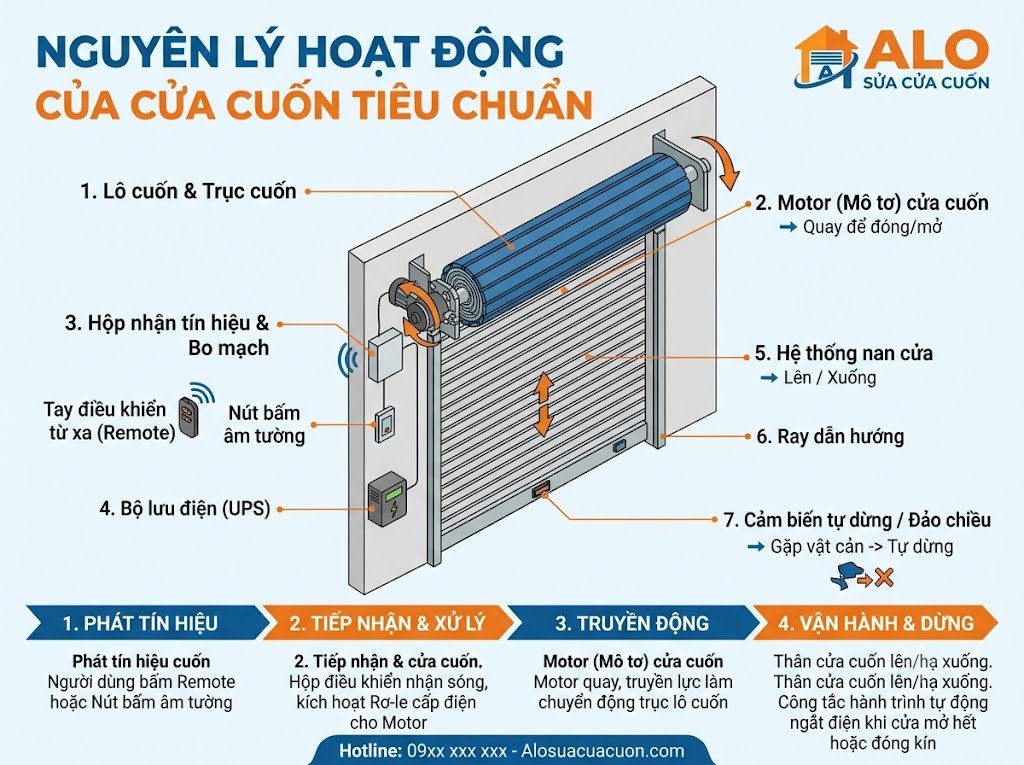

Phân tích chuyên sâu: Nguyên lý hoạt động của cửa cuốn

Toàn bộ quy trình cửa lên xuống diễn ra trong khoảng 15-20 giây kể từ khi nhấn nút điều khiển qua 5 giai đoạn liên hoàn:

Giai đoạn 1: Chu trình nhận lệnh và xử lý tín hiệu

1. Khi bấm nút “UP” (Lên) trên remote, vi mạch mã hóa phát ra chuỗi tín hiệu vô tuyến (sử dụng công nghệ Rolling Code chống sao chép).
2. Sóng được ăng-ten của hộp nhận tín hiệu (Control Box) thu nhận.
3. IC giải mã đối chiếu mã. Khi trùng khớp, IC xuất dòng điện 12V/24V kích hoạt cuộn hút của rơ-le (Relay) chiều lên.

Giai đoạn 2: Đóng/ngắt mạch điện và khởi động motor

• Khi tiếp điểm rơ-le đóng lại, dòng điện 220V được cấp trực tiếp vào cuộn dây stator của motor.
• Cùng lúc, nguồn điện cấp vào tụ khởi động (Capacitor) và cuộn hút phanh từ.
• Vai trò của phanh từ: Ở trạng thái nghỉ, phanh từ luôn khóa chặt đuôi motor để trọng lượng cửa không làm cửa tự trôi tụt. Khi có điện, từ trường hút đĩa phanh nhả ra để rotor quay tự do. Tụ điện tạo độ lệch pha, sinh ra mô-men xoắn tức thời đủ lớn để kéo toàn bộ tải trọng nặng của nan cửa.

Giai đoạn 3: Truyền lực, hộp số giảm tốc và chuyển động quay

Motor cửa cuốn có tốc độ quay tiêu chuẩn rất nhanh (khoảng 1400 vòng/phút). Tốc độ này không thể truyền trực tiếp vào cửa mà bắt buộc phải qua hệ thống giảm tốc:

• Rotor quay, truyền động vào hệ bánh răng hành tinh (hộp giảm tốc).
• Hộp số giảm tốc hạ vòng quay xuống còn khoảng 25 – 30 vòng/phút, đồng thời tăng mô-men xoắn (lực kéo) lên gấp nhiều lần.
• Lực kéo truyền qua bộ nhông xích truyền động, làm quay trục tang cuốn.

Giai đoạn 4: Quy trình cửa lên xuống (cuộn và nhả màn cửa)

• Khi mở lên: Trục quay theo chiều cuốn, các buly nhựa kéo nan đáy cuốn đi lên. Toàn bộ nan cửa di chuyển tịnh tiến theo rãnh ray hai bên và cuộn tròn dần quanh trục tang.
• Khi đóng xuống: Động cơ đảo chiều quay (nhờ rơ-le chiều xuống). Trục cuốn nhả dần các nan cửa. Trọng lực kết hợp với lực tịnh tiến hạ thân cửa khít dần xuống mặt nền.

Giai đoạn 5: Ngắt hành trình và chốt điểm dừng an toàn

Cửa ngắt đúng điểm là nhờ sự kiểm soát của cụm rơ-le hành trình (Limit switch):

1. Trục ren hành trình quay tịnh tiến đồng bộ với số vòng quay của trục động cơ.
2. Khi thân cửa đạt đến mép mở tối đa (điểm giới hạn đã căn chỉnh), bánh răng chạm vào lẫy ngắt mạch (microswitch).
3. Công tắc lập tức ngắt nguồn điều khiển cấp cho rơ-le hộp nhận.
4. Rơ-le nhả ra, cắt hoàn toàn dòng điện 220V vào motor.
5. Mất điện đột ngột khiến lò xo đuôi motor ép đĩa phanh từ khóa chặt lập tức. Động cơ dừng ngay, triệt tiêu quán tính và giữ thân cửa cố định chắc chắn.

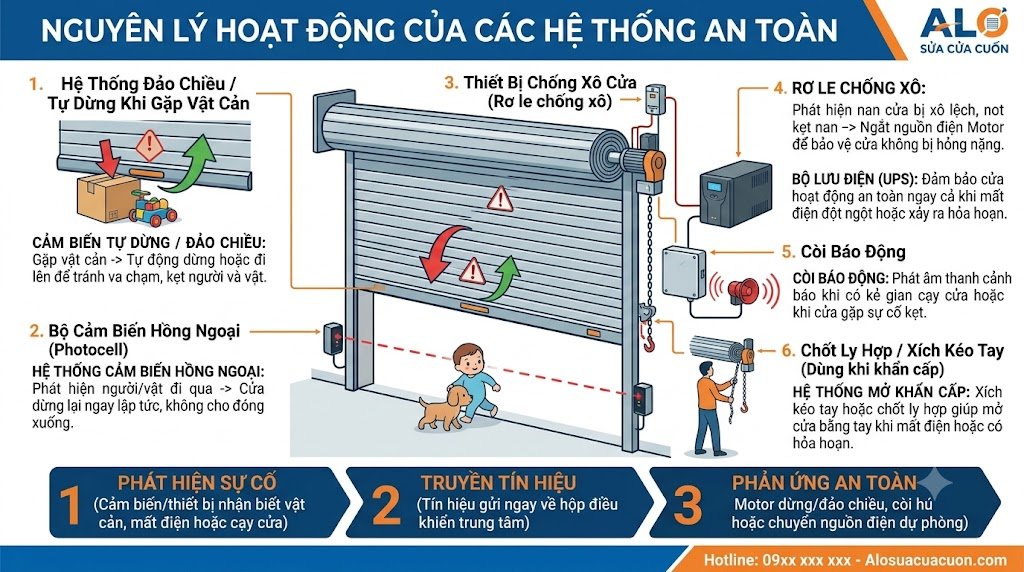

Nguyên lý hoạt động của các hệ thống an toàn đi kèm

Trong quá trình lắp đặt và sửa chữa tại Alo Sửa Cửa Cuốn, chúng tôi luôn chú trọng hai cơ chế bảo vệ bắt buộc sau:

Cơ chế tự dừng / đảo chiều khi gặp vật cản

Thanh đáy cửa cuốn được tích hợp bộ cảm biến quang hoặc rơ-le thanh truyền.

• Nguyên lý: Khi cửa đi xuống chạm vật cản, thanh đáy bị ép ngược lên làm tiếp điểm đóng mạch.
• Tín hiệu khẩn cấp lập tức truyền qua ray về hộp điều khiển. IC xử lý ngắt ngay rơ-le chiều xuống và đóng rơ-le chiều lên trong 2-3 giây để nâng cửa tránh kẹt đồ vật hoặc nguy hiểm cho người.

Rơ-le nhiệt bảo vệ động cơ (cơ chế chống cháy)

• Nguyên lý: Stator của motor được cấy một linh kiện rơ-le nhiệt (Thermal protector) gồm thanh lưỡng kim. Khi motor hoạt động liên tục sinh nhiệt vượt ngưỡng an toàn (thường là 105°C – 120°C), thanh lưỡng kim cong lại ngắt dòng điện vào cuộn dây.
• Cơ chế này ngăn cuộn dây bị om hoặc cháy do quá tải nhiệt. Sau 15-30 phút tản nhiệt, thanh kim loại nguội và đàn hồi về trạng thái ban đầu để cửa hoạt động lại.

Tại sao hiểu nguyên lý cửa cuốn lại quan trọng đối với bạn?

Từ thực tế xử lý hàng nghìn ca sửa chữa tại Alo Sửa Cửa Cuốn, việc nắm rõ nguyên lý giúp bạn tránh được 3 sai lầm gây tốn kém chi phí:

1. Tránh thói quen bấm nhắp dừng liên tục: Bấm dừng – chạy dồn dập khiến phanh từ đóng mở liên tục, dòng khởi động nạp xả liên tục qua tụ điện làm giảm tuổi thọ tụ và làm mòn má phanh rất nhanh.
2. Nhận biết sớm nguy cơ trôi cửa: Khi bấm dừng mà cửa vẫn tụt nhẹ xuống vài centimet, điều đó chứng tỏ má phanh hoặc lò xo phanh từ đã bị chai, mòn. Cần gọi kỹ thuật kiểm tra ngay để tránh nguy cơ tuột cửa rơi tự do.
3. Không cố bấm khi rơ-le nhiệt đã ngắt: Cửa bấm nhiều lần không chạy do rơ-le nhiệt bảo vệ, không nên liên tục ấn remote nạp xung điện vì dễ gây lỗi vi mạch điều khiển.

FAQ (hỏi đáp chuyên sâu cùng kỹ sư trưởng)

1. Mất điện thì cửa cuốn hoạt động theo nguyên lý nào?
Nếu không dùng bình lưu điện (UPS), cửa cuốn tấm liền chuyển sang kéo cơ nhờ hệ lò xo trợ lực sau khi rút chốt ly hợp. Đối với cửa cuốn khe thoáng dùng motor xích ngoài, chuyển sang kéo pa-lăng xích tay truyền lực trực tiếp vào hộp số giảm tốc để xoay trục tang cuốn.

2. Động cơ cửa cuốn có thể nâng được trọng lượng tối đa bao nhiêu?
Tùy theo công suất định mức của từng dòng motor (ví dụ tải trọng 300kg, 500kg, 800kg). Nhờ tỷ số truyền lớn của hệ thống bánh răng giảm tốc, một động cơ nhỏ công suất điện chỉ 250W – 400W hoàn toàn có thể tạo ra mô-men lực đủ lớn để nhấc toàn bộ thân cửa nặng hàng trăm kg.

3. Tại sao cửa thỉnh thoảng tự động đóng/mở dù không ai bấm?
Nguyên nhân chính thường do hộp điều khiển bị ẩm mạch, dính chập rơ-le đóng lệnh, hoặc do tiếp điểm rơ-le bị dính hồ quang điện dẫn đến tự cấp dòng 220V vào động cơ. Trường hợp này cần ngắt cầu dao điện nguồn và kiểm tra hoặc sấy khô bo mạch điều khiển.
