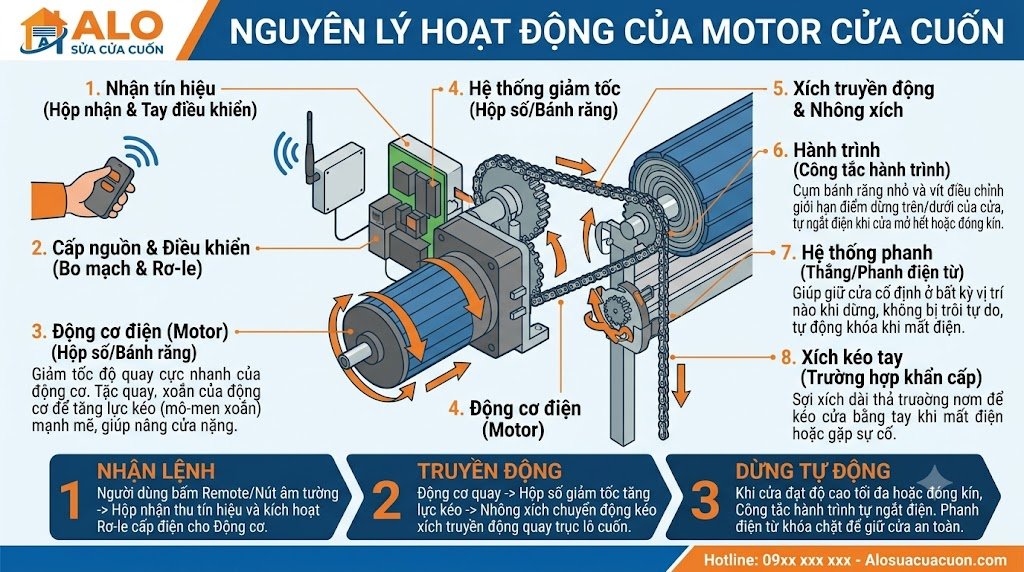

Motor cửa cuốn hoạt động như thế nào? Motor tiếp nhận lệnh điều khiển, kích hoạt bộ truyền động và tạo lực quay để nâng hoặc hạ thân cửa theo hành trình cài đặt. Bài viết giải thích nguyên lý vận hành từ lúc nhận tín hiệu đến khi cửa chuyển động, dừng đúng vị trí và phối hợp với các bộ phận liên quan. Qua đó, người đọc dễ hiểu cách motor tạo lực và vai trò của motor trong toàn bộ hệ thống cửa cuốn.

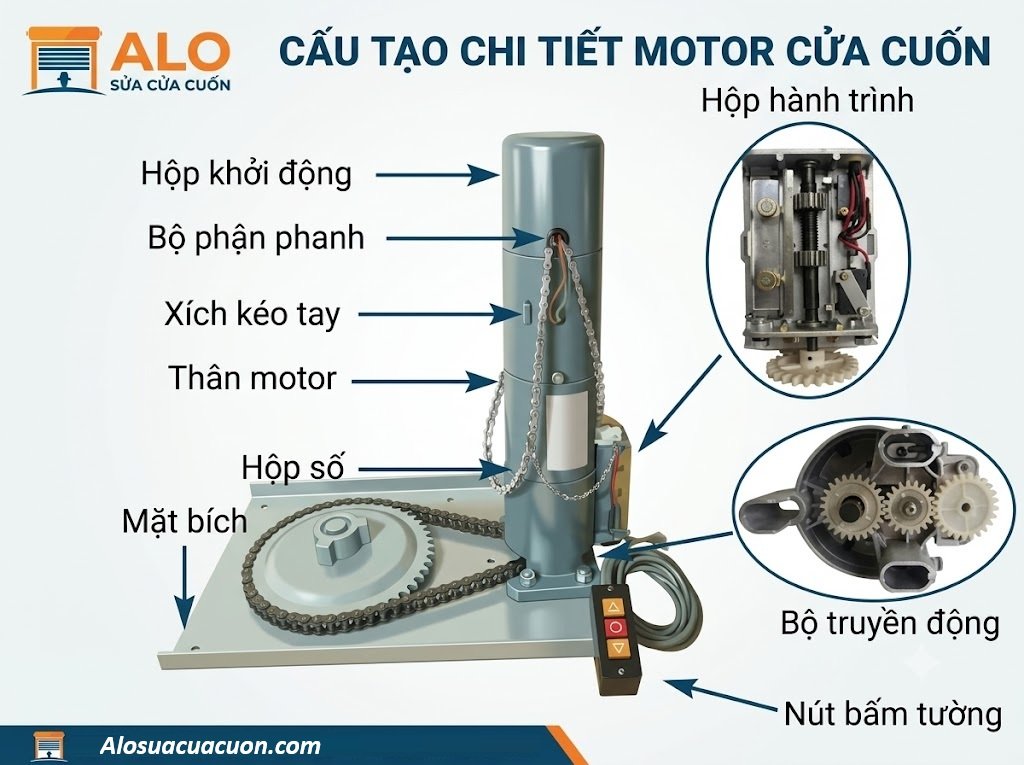

Cấu tạo motor cửa cuốn gồm những bộ phận nào?
- Cụm sinh công (Stato & Rotor): Stato chứa cuộn dây đồng nguyên chất tạo từ trường quay; rotor lồng sóc nhận năng lượng cảm ứng và quay tạo mô-men cơ học.
- Hộp số giảm tốc: Sử dụng hệ bánh răng hành tinh thép (motor ống) hoặc bánh vít – trục vít / bánh răng côn (motor xích ngoài) để hạ vòng tua, biến tốc độ thành lực kéo.
- Cụm phanh điện từ (Brake assembly): Gồm đĩa phanh bố ma sát, lò xo nén cơ học và cuộn hút điện từ. Hoạt động theo nguyên tắc thường đóng: mất điện phanh tự khóa, có điện phanh mới mở.
- Cụm rơ-le hành trình (Limit Switch): Gồm trục vít me đồng bộ với trục ra của động cơ, hai đai ốc cam tịnh tiến và hai công tắc vi mô (microswitch) ngắt tiếp điểm cơ học thường đóng (NC).
- Mạch bảo vệ: Tụ ngậm tạo góc lệch pha khởi động, rơ-le nhiệt lưỡng kim ngắt mạch bảo vệ khi nhiệt độ cuộn dây vượt ngưỡng an toàn (thường là 110–120°C).
Điện năng được motor cửa cuốn biến thành chuyển động
Khi tiếp điểm rơ-le trên bo mạch đóng, dòng điện chạy vào cuộn stato. Tụ ngậm kích hoạt tạo độ lệch pha 90 độ sinh từ trường xoay làm quay rotor. Rotor truyền động năng tốc độ cao vào trục sơ cấp của hộp giảm tốc.
Tại hộp số, tỷ số truyền cơ học (i = 1:40 đến 1:70) khuếch đại mô-men xoắn đầu ra theo công thức: Mô-men ra ≈ Mô-men vào × Tỷ số truyền × Hiệu suất bánh răng. Lực kéo đầu ra truyền thẳng vào trục tang hoặc đĩa xích nhông, kéo các lá nan cửa trượt tịnh tiến theo phương thẳng đứng.
Hộp số, phanh và hành trình phối hợp với motor thế nào?
Hộp số giảm tốc và tăng lực kéo
Hộp số hấp thụ xung lực khi khởi động, ghìm tốc độ quay từ 1400 vòng/phút xuống mức an toàn cho nan cửa (25–35 vòng/phút). Bánh răng hợp kim tôi cứng đảm bảo truyền tải liên tục mà không bị mẻ răng hay rơ lắc khi chịu tải trọng hàng trăm kilogam.
Phanh điện từ kiểm soát dừng và chống tụt cửa
Khi cấp điện, cuộn nam châm thắng lực lò xo để kéo nhả đĩa phanh, cho phép rotor quay. Khi ngắt điện (bấm dừng, chạm điểm dừng hoặc sự cố mất điện), cuộn hút mất từ tính ngay lập tức, lò xo cơ học ép chặt đĩa phanh vào rotor để hãm quán tính và khóa cứng trục.
Bộ hành trình ngắt mạch vị trí
Trục vít me quay đồng tốc với cửa làm dịch chuyển hai ốc cam. Khi cửa chạm mép trên hoặc mép dưới định sẵn, cam tác động trực tiếp vào tiếp điểm công tắc microswitch, ngắt mạch điện cấp cuộn hút rơ-le nguồn, khiến động cơ dừng chính xác tại điểm mong muốn.
Phân biệt truyền lực giữa Motor ống và Motor xích ngoài
| Thông số kỹ thuật | Motor ống (Tubular Motor) | Motor xích ngoài (Side Motor) |
|---|---|---|
| Vị trí lắp ráp | Đặt chìm hoàn toàn trong trục tang cuốn | Gắn trên mặt bích (lắc) bên ngoài trục |
| Cơ cấu truyền động | Khớp nối ngàm dẫn động trực tiếp ống cuốn | Truyền động gián tiếp qua cụm xích nhông tải |
| Điện áp cấp nguồn | 1 pha 220V hoặc DC 24V | 1 pha 220V (dân dụng) hoặc 3 pha 380V (nhà xưởng) |
| Vận hành khẩn cấp mất điện | Dùng tay quay lục giác phụ | Kéo dây xích palang cơ khí trực tiếp |
Chu trình 6 bước đóng mở của motor cửa cuốn
- Nhận lệnh: Hộp điều khiển nhận sóng vô tuyến, đóng tiếp điểm rơ-le theo chiều chỉ định.
- Nhả phanh & Cấp dòng: Điện áp kích hoạt cuộn hút mở đĩa phanh; stato sinh từ trường kéo rotor quay.
- Khuếch đại mô-men: Hộp số giảm vòng tua, tăng lực kéo truyền sang trục cuốn.
- Cuộn nan cửa: Trục tang quay, các nan cửa di chuyển theo ray dẫn hướng hai bên.
- Ngắt tiếp điểm: Đai ốc cam trên trục vít me chạm công tắc vi mô, cắt nguồn điện cấp vào stato.
- Đóng phanh cố định: Lò xo đẩy đĩa phanh ép chặt đuôi motor, giữ cửa đứng yên tại vị trí dừng.
5 yếu tố kỹ thuật ảnh hưởng trực tiếp đến motor cửa cuốn
- Sụt áp lưới điện: Điện áp dưới 200V làm giảm từ 20–30% mô-men xoắn khởi động, khiến motor bị ì, gừ tiếng lớn và nhanh kích hoạt rơ-le nhiệt.
- Ma sát ray và quá tải trọng: Nan cửa bị lệch, ray khô mỡ làm tăng dòng tiêu thụ (Ampe). Vượt ngưỡng dòng định mức sẽ khiến rơ-le nhiệt ngắt điện cuộn dây stator.
- Sai lệch cam hành trình: Cam định vị lỏng ốc siết sẽ trôi vị trí, làm cửa đâm vào trần thạch cao hoặc ghì chặt xuống sàn gây quá tải vỡ bánh răng giảm tốc.
- Mòn bố phanh từ: Bố phanh mòn làm tăng khe hở má phanh, dẫn đến tình trạng cửa bị trôi tụt từ 3–5 cm sau khi nhấn dừng.
- Nhiệt độ cuộn dây: Đóng mở liên tục 3–4 lần khiến nhiệt độ stator vượt 110°C, kích hoạt rơ-le nhiệt ngắt toàn bộ mạch điện cho đến khi động cơ nguội hoàn toàn.
Hiểu đúng cơ chế cơ điện giúp tối ưu hóa việc sử dụng, kiểm soát tốt các nguy cơ kẹt hỏng và xác định chính xác thời điểm cần bảo dưỡng cụm phanh, hành trình trên hệ thống cửa cuốn.
